Anel de vedação em PTFE para válvula bi-excêntrica: guia

A válvula borboleta de dupla excentricidade existe para resolver o que a concêntrica não resolve: temperatura alta, produto químico agressivo e manobra frequente sem desgastar a vedação por arraste. O que viabiliza isso é o anel de vedação em PTFE, que substitui a compressão elástica da borracha por contato de interferência controlada por usinagem.

Por que a bi-excêntrica usa PTFE e não borracha

Na válvula concêntrica o disco arrasta contra a sede em quase todo o curso de abertura. Isso funciona bem em água e ar, mas desgasta o composto rápido quando existe temperatura, produto agressivo ou manobra a toda hora.

Na bi-excêntrica o eixo sai do plano de vedação e do centro do tubo. O disco descola da sede logo no início da abertura e só encosta no fim do fechamento. O contato deixa de ser arraste e passa a ser assentamento, e aí faz sentido usar um material rígido e inerte no lugar da borracha.

O PTFE entra exatamente nessa função. Ele não tem memória elástica suficiente para vedar por compressão em uma concêntrica, mas em uma bi-excêntrica ele não precisa disso: a geometria da válvula entrega o assentamento e o anel entrega a inércia química e a faixa térmica.

PTFE virgem ou PTFE com carga de carbono

Essa é a decisão que mais aparece na revisão de válvula, e ela tem resposta simples quando se olha o serviço.

Na prática: linha de pureza, serviço farmacêutico ou alimentício e manobra ocasional pedem anel de vedação em PTFE virgem. Serviço com abertura e fechamento frequentes pede anel em PTFE com carga de carbono, que troca um pouco de pureza por vida útil bem maior.

A construção composta com núcleo elastomérico

Existe um terceiro caminho que costuma passar batido: o anel de PTFE com núcleo elástico em EPDM. A camada externa de PTFE recebe todo o contato com o fluido, e o núcleo fornece a força de compressão que o PTFE sozinho não tem.

Essa vedação em PTFE com núcleo em EPDM resolve o caso em que o serviço é quimicamente agressivo mas a válvula ainda precisa da tolerância que só a compressão elástica dá, como corpo fundido com assentamento menos preciso. O torque de manobra também fica abaixo do de uma vedação elastomérica nua.

O que define se a válvula fecha estanque

Em anel de PTFE a vedação vem da usinagem, não do material. A interferência entre o anel e o assento do disco é medida em décimos de milímetro, e é ela que separa uma válvula que fecha bolha zero de uma que passa em serviço.

Por isso o anel é usinado a partir do desenho da válvula ou da peça retirada na desmontagem, com o disco disponível para conferência quando possível. Anel comprado por diâmetro nominal, sem referência dimensional do disco, é a causa mais comum de revisão que não resolve.

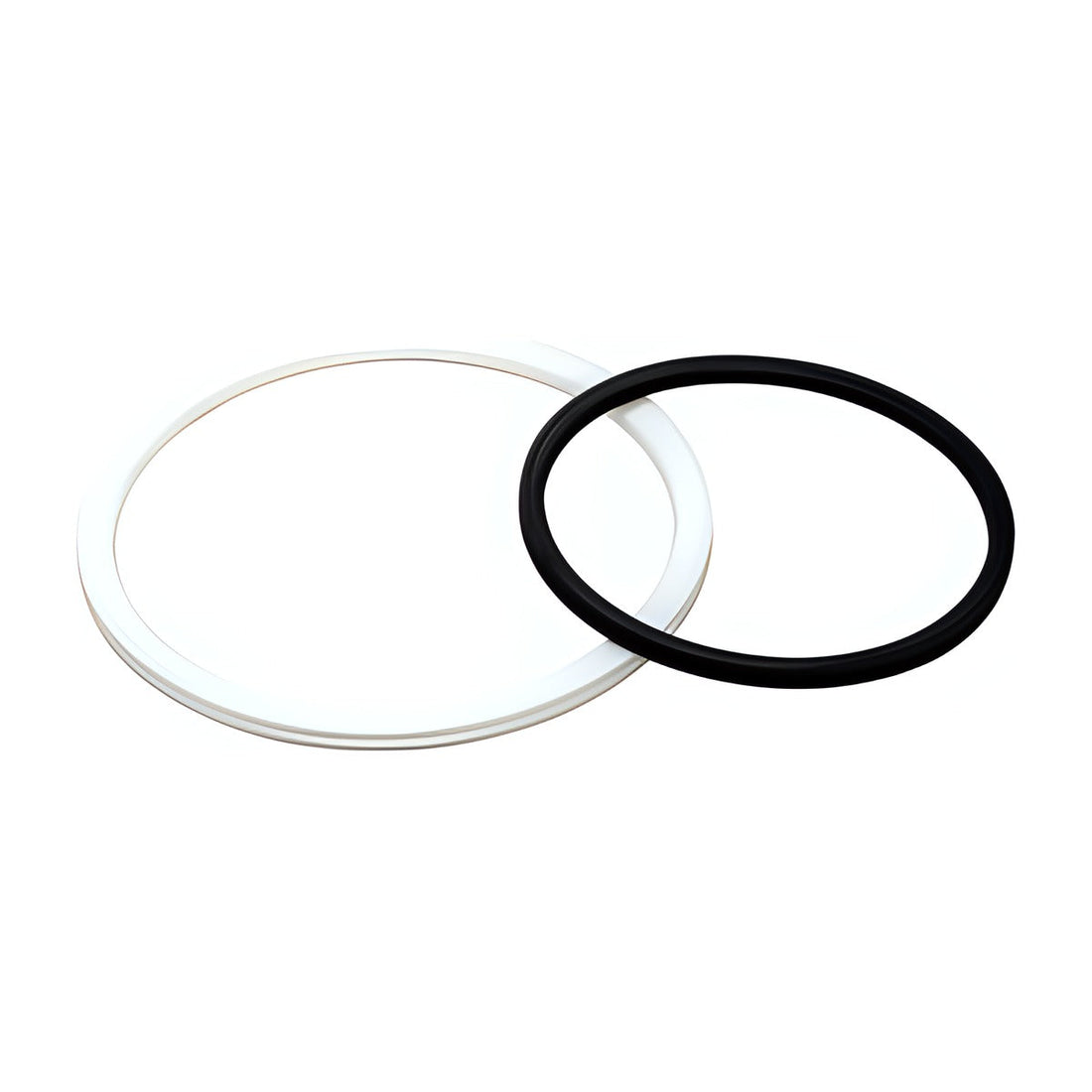

Na revisão completa vale usar o jogo de anéis de vedação em PTFE em vez de peça avulsa. Trocar só o anel principal e deixar os secundários velhos é o que costuma trazer a válvula de volta à bancada em poucos meses.

Limites práticos do PTFE em vedação de válvula

O PTFE resolve muito, mas tem dois limites que aparecem em campo.

O primeiro é o creep, a deformação lenta sob carga constante. Anel apertado além do projeto escoa com o tempo e perde interferência. A carga de carbono reduz o efeito, e o aperto conforme o desenho evita o problema.

O segundo é a rigidez. O PTFE não acomoda tolerância de corpo fundido como a borracha acomoda. Corpo com assentamento irregular pede a construção composta ou a recuperação do corpo antes da troca do anel. Vale olhar também a linha de peças técnicas em PTFE para diafragmas e sedes do mesmo equipamento, que costumam chegar ao fim da vida junto com o anel.

Perguntas frequentes

O que é uma válvula borboleta bi-excêntrica?

É a válvula em que o eixo está deslocado em relação ao plano de vedação e ao centro do tubo. Esse duplo deslocamento faz o disco descolar da sede logo no início da abertura, em vez de arrastar. Com isso a vedação sofre muito menos desgaste e passa a admitir materiais rígidos como o PTFE no lugar da borracha.

Qual a diferença entre PTFE virgem e PTFE com carbono?

O PTFE virgem é puro e indicado para serviço de pureza, como linha farmacêutica e alimentícia, mas desgasta antes e tem maior tendência ao creep. O PTFE com carga de carbono ganha resistência ao desgaste e condutividade térmica, o que estende a vida em válvula com manobra frequente. A carga pode ser restrição em serviço de pureza.

Até que temperatura o anel de vedação em PTFE trabalha?

O PTFE opera em faixa muito superior à da vedação elastomérica, o que cobre vapor e linhas quentes que inviabilizam borracha nitrílica e EPDM. O limite prático de cada aplicação depende também da pressão e do creep sob carga, então a faixa deve ser confirmada contra a condição real de trabalho da válvula.

Por que a válvula continua passando depois de trocar o anel?

As causas mais comuns são interferência errada, por anel usinado sem a referência dimensional do disco, e assento do corpo desgastado ou corroído, que já perdeu a geometria. Trocar só o anel principal e manter os secundários antigos também traz a válvula de volta à bancada em pouco tempo.

Quando usar vedação em PTFE com núcleo em EPDM?

Use quando o serviço é quimicamente agressivo mas a válvula ainda precisa da tolerância que a compressão elástica dá, como corpo fundido com assentamento menos preciso. O PTFE recebe o contato com o fluido e o EPDM fornece a força de compressão, com torque de manobra menor que o da vedação elastomérica nua.

Dá para fabricar anel de PTFE para válvula importada?

Sim. O anel é usinado a partir do desenho ou da peça retirada na desmontagem. Esse é o caminho usual em válvula importada sem kit de reposição disponível no mercado, e costuma ter prazo menor que a importação da peça original.
