Diafragma de bomba dosadora: por que rompe e qual material usar

Diafragma de bomba dosadora é peça de consumo, mas existe uma diferença grande entre trocar por desgaste programado e trocar porque rompeu no meio do turno. Quando a troca vira rotina de emergência, o problema quase nunca é a qualidade da peça: é material errado para o serviço ou geometria que não corresponde ao curso real do equipamento.

As quatro causas de rompimento que aparecem em campo

Ataque químico ao elastômero

O sintoma é característico: a membrana incha, fica esponjosa e perde firmeza antes de rasgar. Acontece quando o produto dosado ataca o composto, o que é comum em ácido, solvente, hipoclorito e oxidante em geral.

Fadiga por flexão

Trinca fina que nasce na dobra da convolução e caminha até o rasgo. É desgaste normal, mas aparece cedo demais quando o composto tem baixa resistência à flexão ou quando o curso do equipamento força mais do que a convolução comporta.

Curso maior que o projeto da peça

Diafragma plano montado onde o equipamento pede convolução profunda estira a cada golpe. A vida cai para uma fração do esperado, e o rompimento costuma ser na mesma posição em todas as peças trocadas.

Descolamento do inserto

Em peça com inserto metálico colado, e não vulcanizado, o metal descola do elastômero sob ciclo. O vazamento aparece pelo centro, não pela borda, o que ajuda a identificar a causa.

Quando a película de PTFE se paga

A resposta padrão para ataque químico é subir para uma construção de dupla camada, com película de PTFE voltada para o lado do processo e corpo elastomérico do lado do acionamento.

A lógica é dividir funções. O PTFE é quimicamente inerte a praticamente toda a linha de processo, mas sozinho tem vida em fadiga baixa e não acompanha bem a flexão repetida. O corpo elastomérico entrega essa flexibilidade e nunca vê o produto dosado, porque a película o isola.

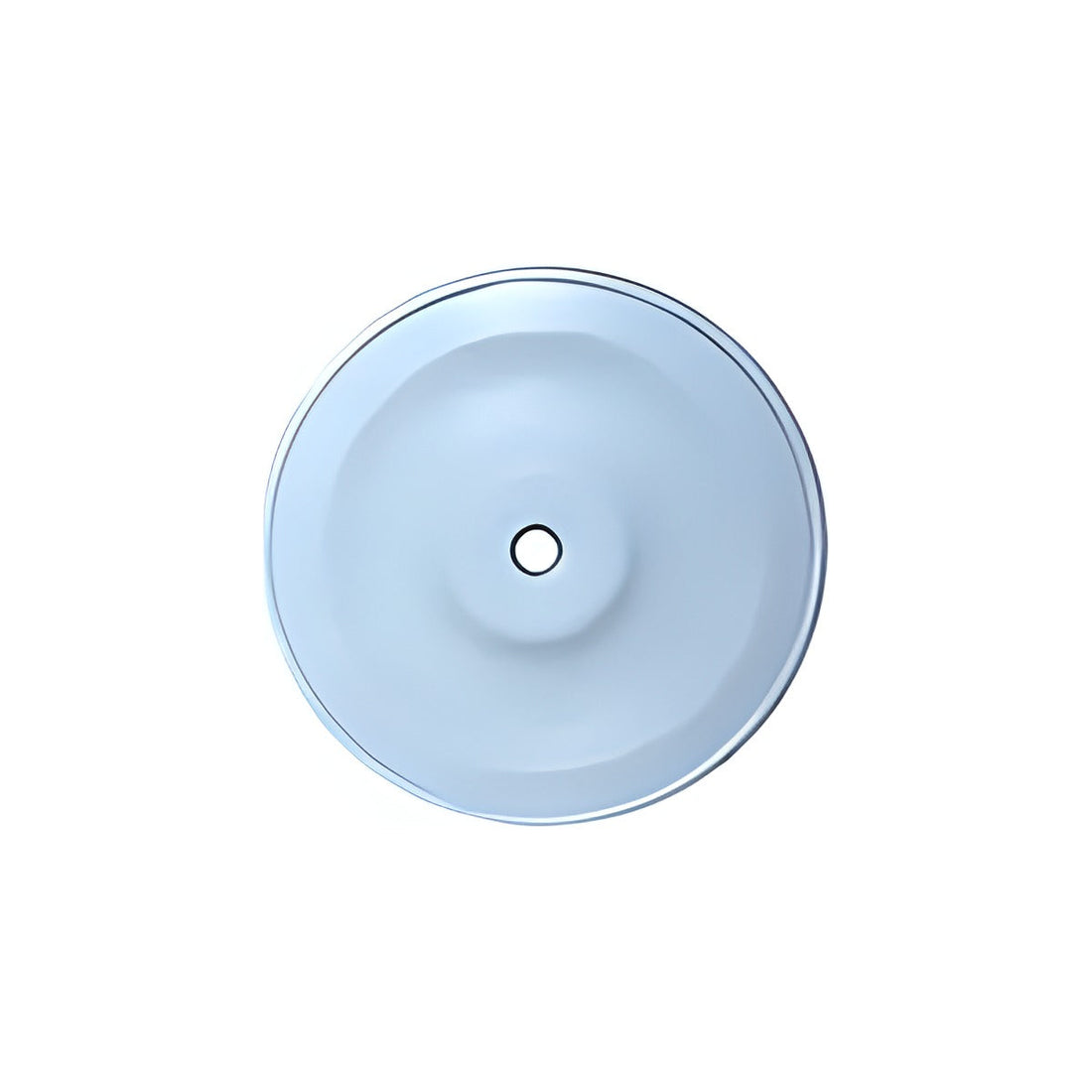

O diafragma com película de PTFE para bomba dosadora é a escolha quando o produto ataca o elastômero ou quando o processo não tolera contaminação da borracha no produto final. Em válvula de controle, a mesma construção aparece no diafragma plano para válvula de controle pneumática, onde a face em PTFE ainda evita a colagem da membrana na sede.

Poliuretano, silicone ou dupla camada

Para atuador e válvula de controle com produto compatível, o diafragma em poliuretano com inserto metálico vulcanizado resolve os dois problemas de uma vez: mais ciclos que a borracha e sem risco de descolamento do metal. Em curso longo, a escolha passa para o diafragma convolucionado com película de PTFE.

A geometria importa tanto quanto o material

Convolução é a dobra que permite o deslocamento do centro do diafragma sem estirar o material. Diafragma plano trabalha por estiramento e serve para curso curto. Diafragma convolucionado trabalha por desenrolamento da dobra e aceita curso muito maior com a mesma tensão no material.

Trocar um pelo outro porque o diâmetro bate é erro comum e caro. O diâmetro externo e a furação podem coincidir enquanto o curso disponível não coincide, e o resultado é rompimento precoce sempre na mesma região da peça.

Por isso as peças da linha de diafragmas e membranas são moldadas a partir do desenho ou da peça retirada, com o curso do equipamento informado na cotação.

O que informar para acertar na primeira tentativa

Quatro dados eliminam quase todo o retrabalho de especificação: o produto dosado com concentração, a temperatura de trabalho, a pressão de descarga e o curso do equipamento. Com a peça usada em mãos, some as medidas de diâmetro externo, diâmetro do prato central e espessura.

Vale conferir junto as demais peças de borracha do mesmo equipamento. Se o diafragma foi atacado pelo produto, as sedes e os anéis da bomba estão no mesmo caminho, e trocar tudo de uma vez evita uma segunda parada em poucas semanas.

Perguntas frequentes

Por que o diafragma da bomba dosadora rompe antes do tempo?

As causas mais comuns são ataque químico do produto ao elastômero, que faz a membrana inchar antes de rasgar; fadiga por flexão em composto de baixa resistência; curso do equipamento maior do que a convolução da peça comporta; e descolamento do inserto metálico em peça colada em vez de vulcanizada.

Quando usar diafragma com película de PTFE?

Use quando o produto dosado ataca o elastômero, como em ácido, solvente, hipoclorito e oxidante, ou quando o processo não tolera contaminação da borracha no produto final. A película isola o corpo elastomérico do processo e o corpo entrega a flexibilidade que o PTFE puro não tem.

Qual a diferença entre diafragma plano e convolucionado?

O diafragma plano trabalha por estiramento do material e serve para curso curto. O convolucionado trabalha por desenrolamento da dobra e aceita curso muito maior com a mesma tensão. Trocar um pelo outro só porque o diâmetro coincide causa rompimento precoce sempre na mesma região da peça.

Poliuretano ou silicone para diafragma industrial?

Poliuretano entrega vida em fadiga bem acima da borracha comum e boa resistência a óleo mineral e hidrocarbonetos, o que atende equipamento de muitos ciclos. Silicone é a escolha quando a temperatura sobe ou quando a linha exige material atóxico, porque mantém a elasticidade em faixa térmica larga sem transferir sabor ou odor.

O que informar para cotar um diafragma sob medida?

Informe o produto dosado com concentração, a temperatura e a pressão de trabalho e o curso do equipamento. Com a peça usada em mãos, some diâmetro externo, diâmetro do prato central e espessura. Fotos com escala ajudam quando o desenho não está disponível.

Dá para fabricar diafragma de equipamento fora de linha?

Sim. A peça é moldada a partir do desenho, da amostra física ou das medidas levantadas na peça retirada, o que atende bomba e atuador de série descontinuada ou importada sem reposição disponível no mercado nacional. Nesse caso vale enviar fotos com escala e as medidas de diâmetro externo, prato central e espessura junto com o curso do equipamento, porque o desenho original raramente está disponível.
