Kit de Acessórios para Juntas com Flanges ABF e ABMF PAM DN 50 a 1200

Kit de Acessórios para Juntas com Flanges ABF e ABMF PAM DN 50 a 1200

R$ 99.999,99 BRL
R$ 99.999,99 BRL
Sale Sold Out
Shipping calculated at checkout.

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

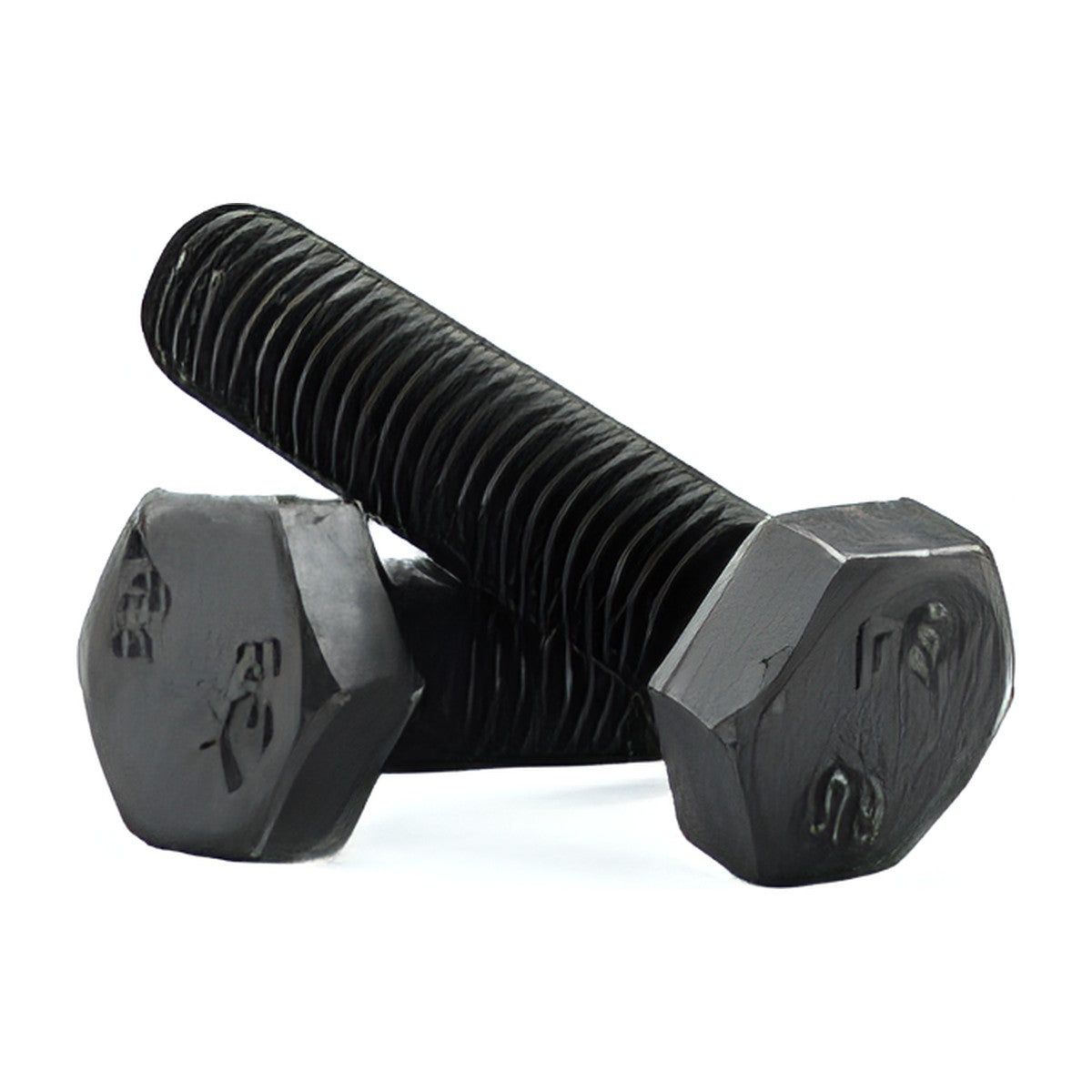

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Kit de Acessórios para Juntas com Flanges ABF e ABMF em ferro fundido dúctil da linha PAM Saint-Gobain. Acessório de montagem para juntas de tubos e conexões de ferro fundido dúctil, necessário para garantir a estanqueidade e o desempenho previsto em norma.

Especificação técnica

Conjunto de acessórios para juntas com flanges em ferro fundido dúctil nos DNs de 50 a 1200. O kit é composto de uma arruela de vedação (em SBR ou em elastômero com alma metálica), parafusos de aço galvanizado a quente e porcas e arruelas, correspondentes aos parafusos. A estanqueidade da junta flangeada é garantida devido a compressão axial causada pelo aperto dos parafusos, nas arruelas de vedação. KIT ACESSÓRIOS JUNTA FLANGEADA DN 50 A 1200

Campo de aplicação

Kit de acessórios para juntas flangeadas em ferro fundido dúctil. Principais Características • Precisão de montagem; • Possibilidade de montagem e desmontagem da linha; • Arruela com alma metálica com elastômero em EPDM. Imagem meramente ilustrativa

Dados do produto

Fabricante PAM Saint-Gobain
Material Ferro fundido dúctil
Faixa de DN DN 50 a 1200
Ficha técnica FTSG 0085

Características principais

  • Precisão de montagem
  • Possibilidade de montagem e desmontagem da linha
  • 25(2) PN DN Dimensões e Massas mm Arruela com alma metálica

Dimensões, massas e pressões

Fonte: ficha técnica FTSG 0085
PN bar DN Dimensões e Massas B mm DI e Massa Kg
10 50 97 55 3 0,02
80 132 85 0,03
100 152 105 0,04
150 208 155 0,06
200 263 205 0,09
250 318 255 0,14
300 366 305 0,16
350 428 355 0,170
400 477 405 0,2
450 527 455 0,220
500 582 505 0,32
600 682 605 5 0,350
700 797 705 0,470
800 904 805 0,58
900 1004 905 0,65
1000 1111 1005 0,850
1200 1330 1205 1,2
Fonte: ficha técnica FTSG 0085
PN bar DN Dimensões e Massas B mm DI i e Massa Kg
10 - 40 50 109 65 8,0 10 0,087
80 144 95 8,0 10 0,129
100 165 115 8,0 10 0,143
150 221 171 8,0 10 0,203
200 276 226 8,0 10 0,263
250 331 278 8,0 10 0,319
300 380 324 8,0 10 0,394
350 439 371 9,5 16 0,890
400 490 422 9,5 16 1,005
10 - 25(2) 450 540 472 9,5 16 1,100
500 595 527 9,5 16 1,235
600 697 621 9,5 16 1,800
700 806 730 9,5 16 2,040
800 913 827 9,5 16 2,845
900 1013 927 9,5 16 3,155
1000 1126 1040 9,5 16 3,500
1200 1343 1247 9,5 16 4,945

Como especificar no projeto

  • DN e tipo de junta
  • Material do anel conforme o fluido
  • Quantidade por junta
  • Lubrificante compatível

Ficha técnica

Baixar a ficha técnica FTSG 0085 (PDF)

Perguntas frequentes

Posso usar qualquer lubrificante na montagem da junta?

Não. Use pasta lubrificante própria para anéis de elastômero em contato com água potável. Óleo e graxa mineral atacam a borracha.

Anel JGS e anel JTI são iguais?

Não. O anel JTI tem insertos metálicos que travam a ponta do tubo na bolsa. O anel JGS é de vedação elástica simples.

Veja também

Para cotar, envie DN, quantidade, linha de aplicação e cidade de entrega pela página de contato. Atendemos concessionárias, prefeituras, construtoras e indústrias em todo o Brasil.
