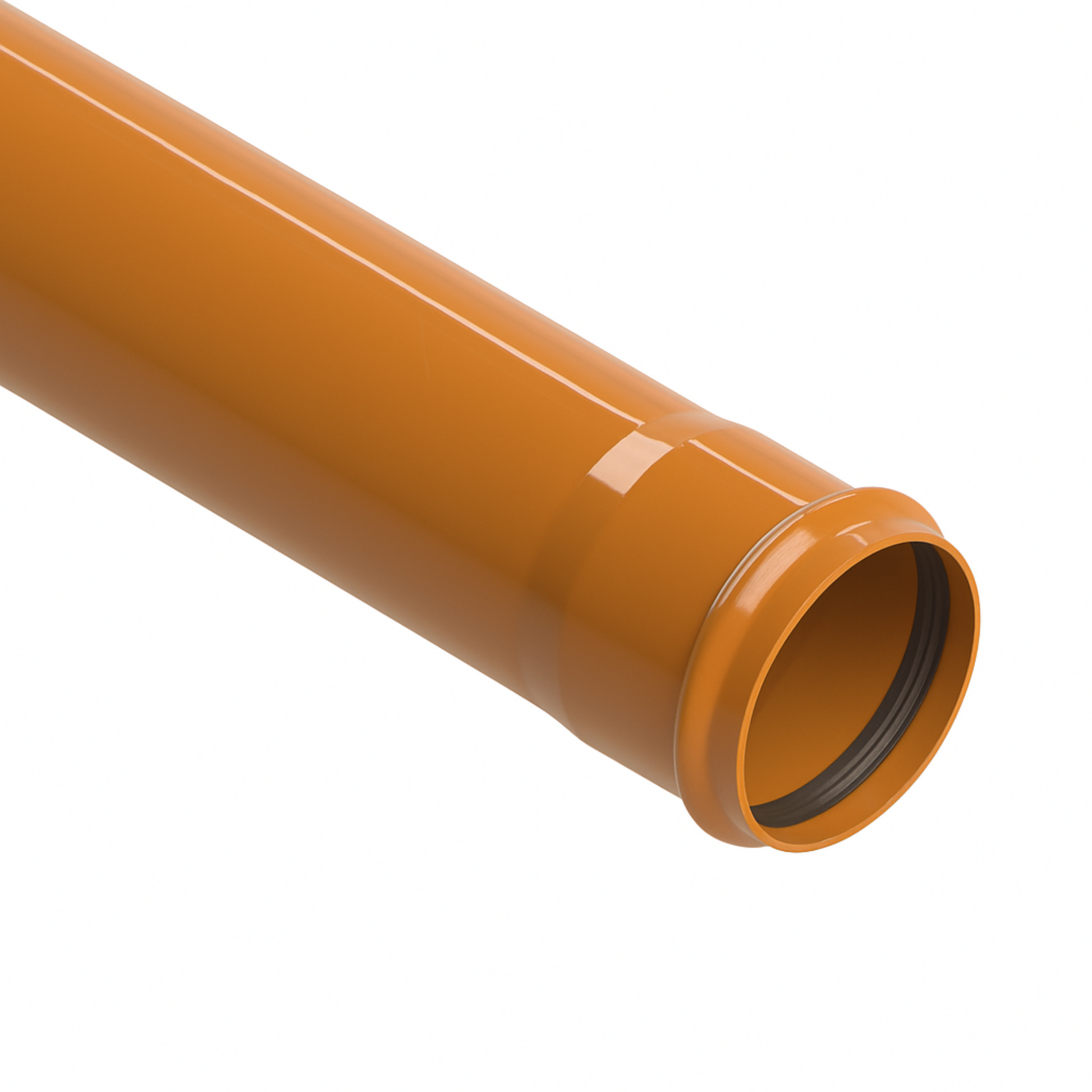

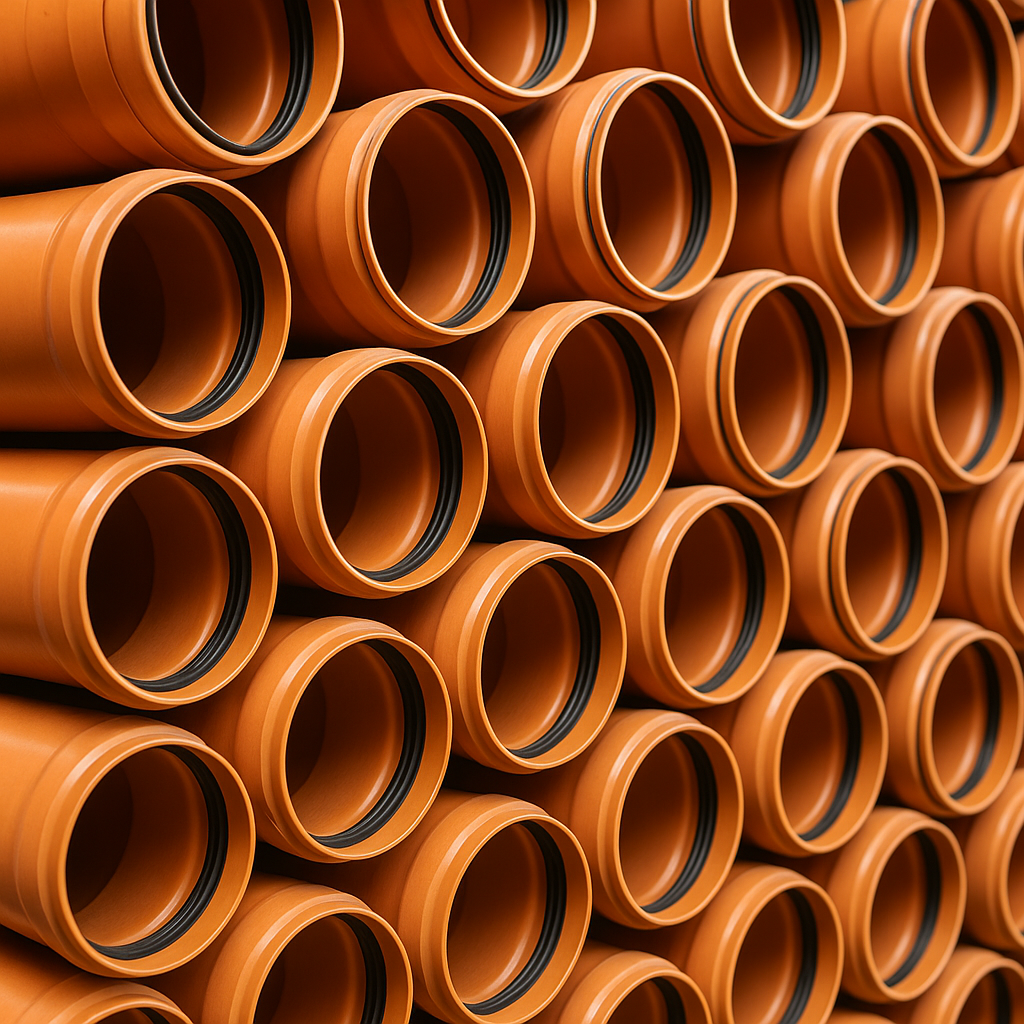

Guia Técnico: Tubo Coletor de Esgoto Ocre 150mm JEI

O Tubo Coletor Ocre é a solução padronizada para sistemas enterrados de esgoto sanitário. Fabricado em PVC Rígido, segue rigorosamente a norma NBR 7362, que garante resistência estrutural e estanqueidade para redes coletoras urbanas e condominiais.

1. Diferenciais e Normas

A Linha Ocre é projetada para sistemas não pressurizados (gravidade), dividindo-se em dois requisitos fundamentais da NBR 7362:

• Parte 1: Foco na Junta Elástica, garantindo que o sistema suporte deformações do solo sem vazamentos.

• Parte 2: Foco na Parede Maciça, assegurando alta rigidez mecânica para suportar o peso do aterro e tráfego.

Comparativo de Linhas de Esgoto

2. Benefícios e Aplicações

O sistema de Junta Elástica Integrada (JEI) oferece vedação total e facilidade de montagem, dispensando o uso de colas e reduzindo erros de instalação.

• Aplicações: Redes coletoras domésticas, efluentes industriais, drenagem pluvial e infraestrutura de saneamento público ou privado.

• Vantagens: Superfície interna lisa (menor incrustação), alta durabilidade química (resistente aos gases do esgoto) e instalação rápida com menor custo de mão de obra.

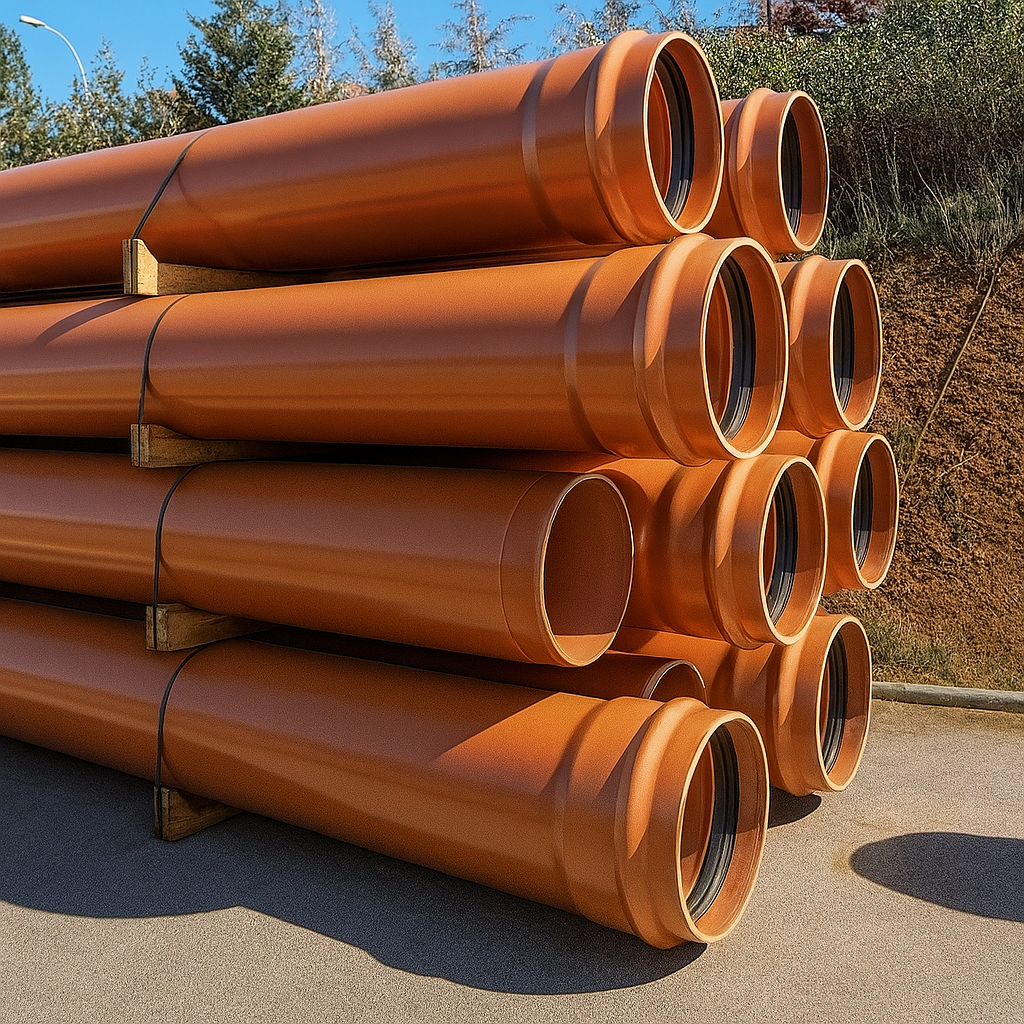

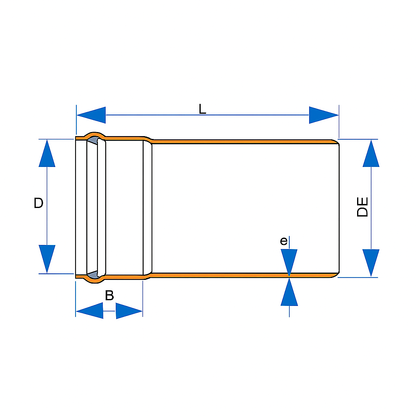

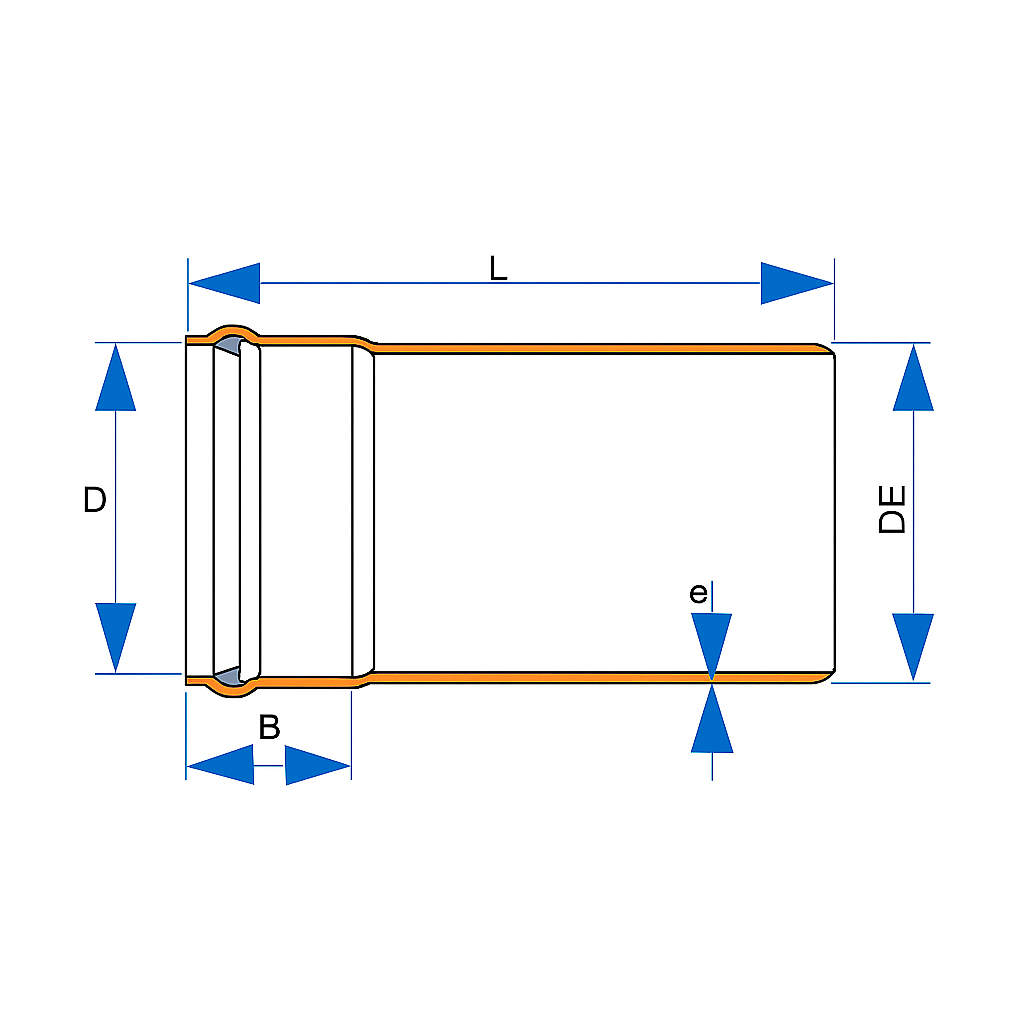

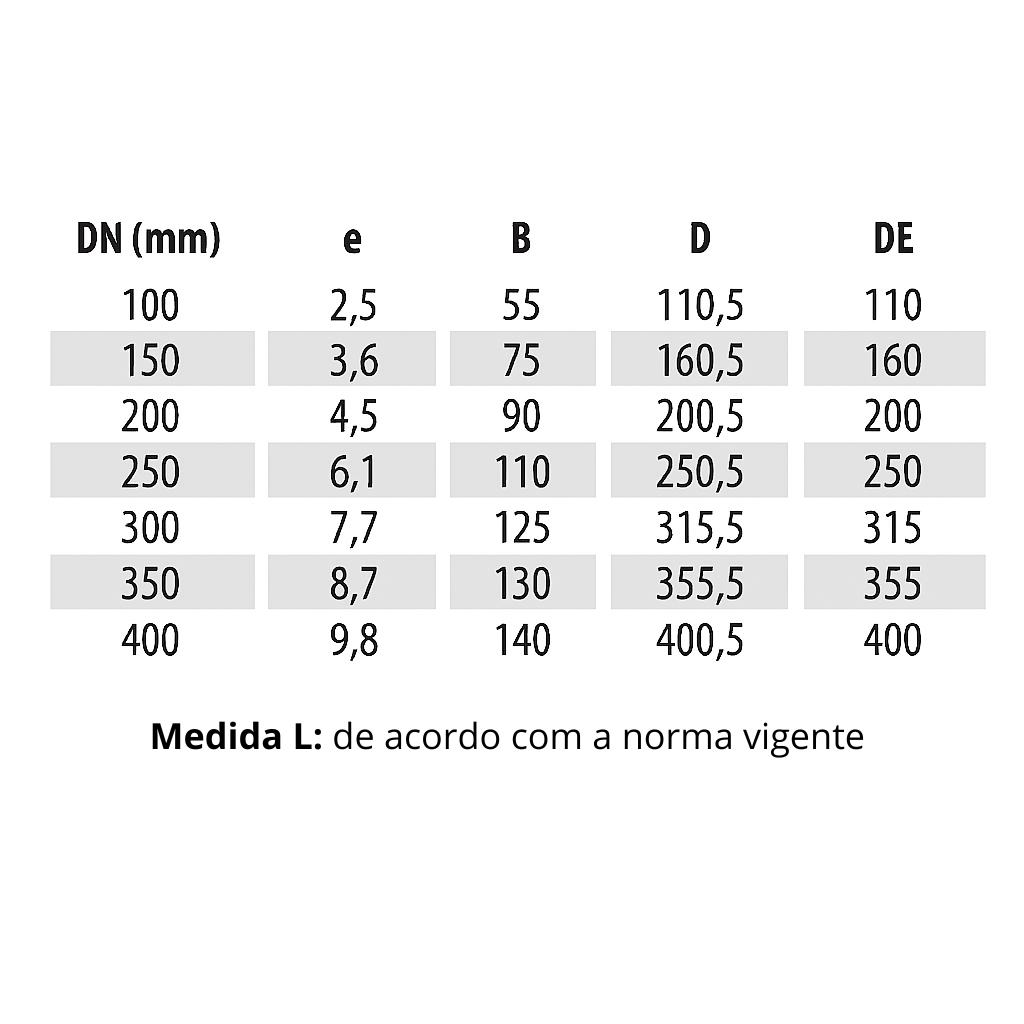

3. Especificações Técnicas (Modelo 150mm)

• Material: PVC Rígido (Ocre).

• Bitola: 150 mm.

• Comprimento: 6 metros (Comprimento de montagem útil: 5,88m).

• Tipo de Junta: Elástica (Anel de borracha nitrílica NBR).

• Norma: ABNT NBR 7362.

4. Instalação e Assentamento (Conforme NBR 9822)

Para garantir a vida útil do sistema, a instalação deve seguir critérios técnicos rigorosos:

Preparo da Vala

1. Fundo da Vala: Deve ser nivelado e uniforme. Em solos rochosos, é obrigatório um berço de areia de 10 cm. Em solos instáveis (lodo/argila saturada), deve-se construir uma base de cascalho ou concreto.

2. Limpeza: Manter o entulho da escavação longe da borda para evitar que pedras caiam na vala durante o assentamento.

Montagem da Junta Elástica

1. Direção: Instalar preferencialmente no sentido ponta -> bolsa.

2. Lubrificação: Use apenas pasta lubrificante própria. Nunca use óleos ou graxas (danificam a borracha).

3. Expansão: Após inserir a ponta no fundo da bolsa, recue 1 cm. Isso permite a dilatação térmica e acomodação do solo sem forçar as conexões.

4. Ajuste: O encaixe deve ser manual ou com alavancas apropriadas. É proibido o uso da caçamba da retroescavadeira para empurrar os tubos.

Reaterro e Compactação

1. Inspeção: Antes de cobrir, realize o teste de estanqueidade nas juntas.

2. Recobrimento Inicial: Use material selecionado (sem pedras) até 30 cm acima do topo do tubo.

3. Compactação: As laterais devem ser compactadas manualmente em camadas de 15 cm. O restante do reaterro pode ser feito em camadas de 30 cm, evitando o tráfego direto de máquinas sobre a vala recém-fechada.
