Válvula Gaveta GTW Cunha Emborrachada para Tubo PEAD DN 40 a 300 em Ferro Fundido Dúctil PAM

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

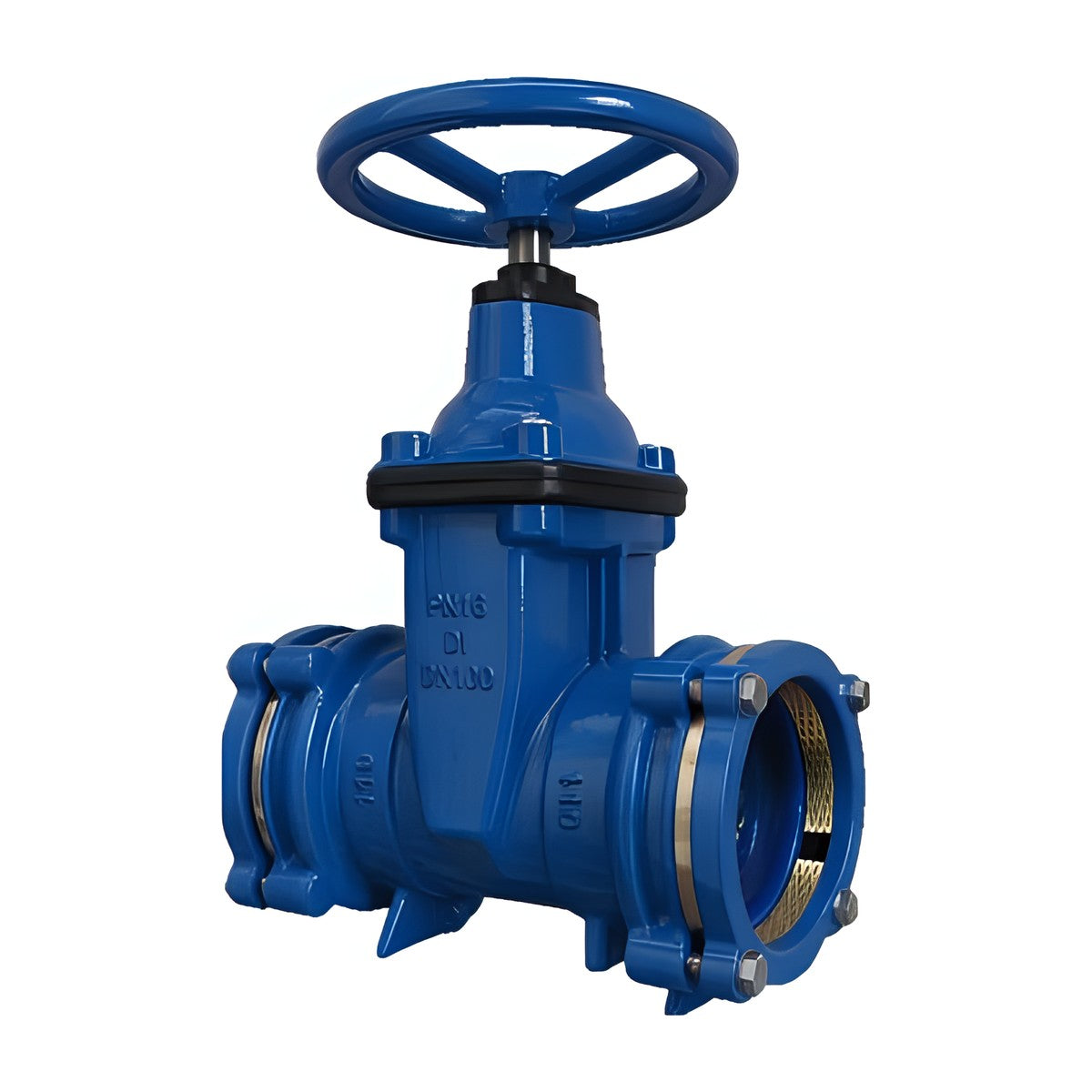

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Válvula Gaveta GTW Cunha Emborrachada para Tubo PEAD DN 40 a 300 em ferro fundido dúctil da linha PAM Saint-Gobain. A válvula gaveta, chamada de registro na engenharia sanitária, trabalha só em duas posições: totalmente aberta, com perda de carga desprezível, ou totalmente fechada. Não deve ser usada para regular vazão.

Especificação técnica

Válvula de Gaveta com cunha revestida em elastômero, com extremidades junta mecânica autotravante integrada, DN 40/40 a 300/315, padrão construtivo conforme ISO 7259:1988, para sistemas de água bruta e potável, efluentes e demais fluídos. Testes de performance conforme ISO 5208 / ABNT NBR 14968. Corpo e tampa confeccionados em Ferro Fundido Dúctil EN-GJS-500-7 conforme EN 1563, com passagem plena, classe de pressão PN 10/16 (1,0 MPa / 1,6 MPa). Cunha em ferro fundido dúctil EN-GJS-500-7, revestida com elastômero EPDM com certificado WRAS, proporciona proteção contra corrosão. Revestimento interno e externo em epóxi pó aplicado eletrostaticamente, na cor azul RAL 5005, conforme EN 14901. Espessura mínima de 250 μm. Junta de vedação corpo/tampa em EPDM, conforme BS EN 681-1:1999. Vedação da haste tipo O-ring em NBR, junta de vedação da haste em PTFE. Fixação do corpo/tampa através de parafusos em aço carbono revestido. Extremidades com mecanismo de junta mecânica autotravante integrada, fabricado em latão Hpb59-1 com garras, para conexão direta em tubulações em PEAD com diâmetros externos conforme EN 12201 / ABNT NBR 15561. Acionamento por cabeçote ou volante, com fechamento no sentido horário. Pressão máxima de serviço de até 16 bar.

Campo de aplicação

A válvula gaveta para tubulações em PEAD é desenvolvida para aplicações em sistemas de distribuição de água bruta e potável, efluentes, e demais fluídos, em redes aéreas ou enterradas e infraestrutura hidráulica em geral, proporcionando excelente estanqueidade, e confiabilidade operacional. Imagem meramente ilustrativa

Dados do produto

Características principais

• Construção em ferro fundido dúctil EN-GJS-500-7
• Cunha em ferro fundido dúctil revestido em EPDM com certificado WRAS, adequado para utilização em sistemas de água potável
• Revestimento interno e externo em epóxi na cor azul, RAL 5005, conforme EN 14901, com espessura média mínima de 250 μm
• Sistema de junta mecânica autotravante integrada, em latão Hpb59-1, com garras metálicas, para cravamento no tubo
• Haste não ascendente confeccionada em aço inoxidável AISI 420 (2Cr13)
• Sistema de vedação da haste tipo O-ring em NBR. Elementos de vedação em PTFE
• Porca de manobra fabricada em latão CuZn40Pb2 conforme EN 12164. VÁLVULA GAVETA GTW PARA PEAD DN 40 A 300 3 Características Construtivas

Dimensões, massas e pressões

Como especificar no projeto

• DN e tipo de extremidade (flanges, bolsas para ferro, PVC PBA ou PEAD)
• Tipo de cunha: emborrachada (EPDM) ou metálica
• Classe de pressão e furação dos flanges
• Acionamento: volante, cabeçote para chave T, redutor ou atuador elétrico, e se a válvula é enterrada

Ficha técnica

Baixar a ficha técnica FTSG 0448 (PDF)

Perguntas frequentes

Válvula gaveta pode ser usada para regular vazão?

Não. A válvula gaveta trabalha totalmente aberta ou totalmente fechada. Em posição intermediária ela vibra e desgasta a cunha e a sede. Para regular, use válvula borboleta ou válvula de controle.

Qual a diferença entre cunha emborrachada e cunha metálica?

Na cunha emborrachada a vedação é feita pelo elastômero contra o corpo, sem rebaixo no fundo, o que evita acúmulo de sedimentos. Na cunha metálica a vedação é feita por anéis metálicos e o modelo é usado em diâmetros grandes e condições específicas.

Veja também

• Válvulas Gaveta (Registros)
• Válvulas para saneamento
• Dimensões de flange PN10, PN16 e PN25
• Válvula gaveta cunha emborrachada ou metálica: quando usar cada
• Guia de saneamento em ferro fundido dúctil

Para cotar, envie DN, quantidade, linha de aplicação e cidade de entrega pela página de contato. Atendemos concessionárias, prefeituras, construtoras e indústrias em todo o Brasil.
