Colar de Tomada em Ferro Fundido Dúctil PAM DN 50 a 300

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

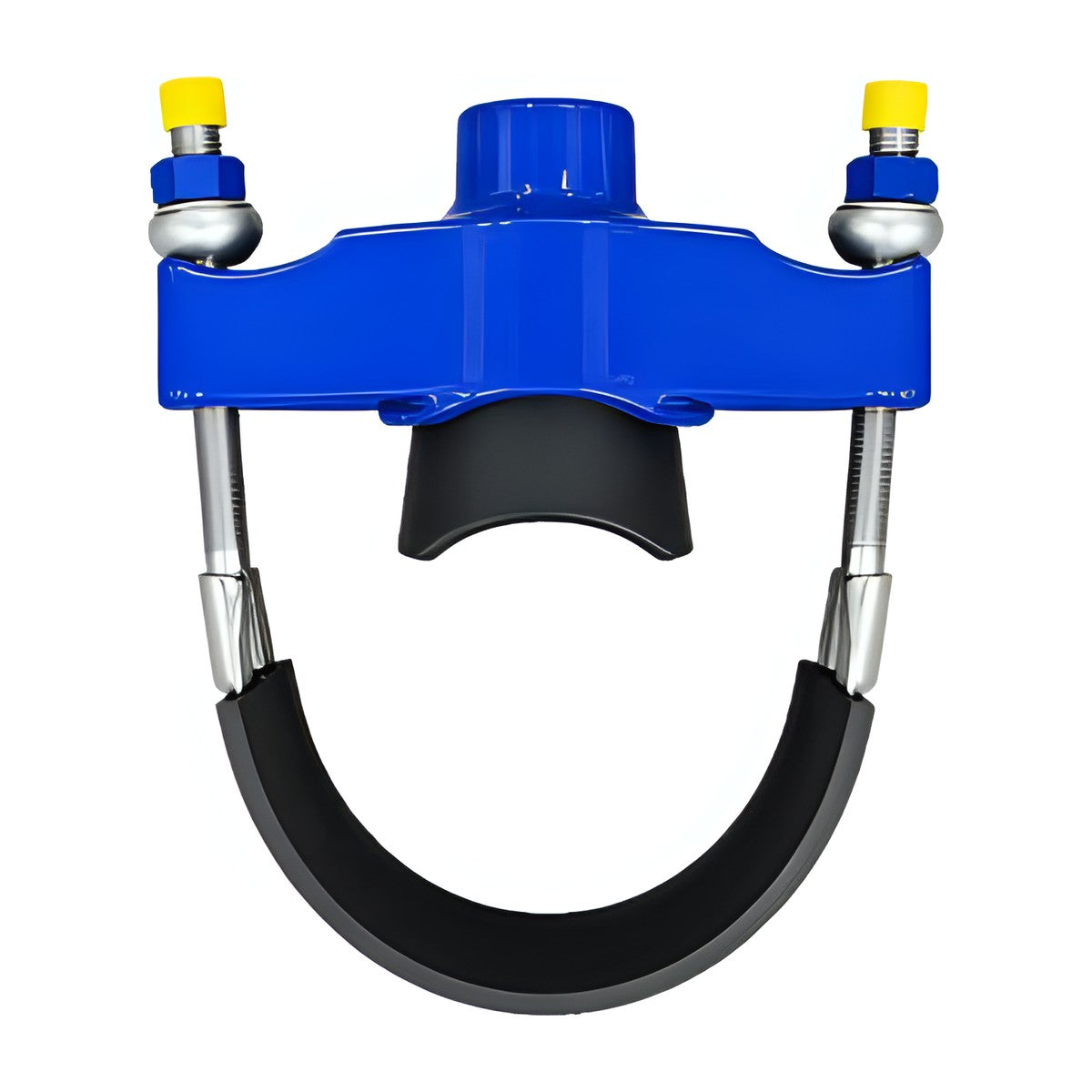

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Colar de Tomada em ferro fundido dúctil da linha PAM Saint-Gobain. O colar de tomada abraça o tubo e cria uma derivação roscada para ligação de ramal predial, ventosa ou tomada de pressão, sem cortar a rede.

Especificação técnica

Colar de Tomada DN 50 a 300. Padrão construtivo conforme ISO 2531, EN 545, EN 1452 e EN 12201. Composto por corpo em Ferro Fundido Dúctil EN 1563 GJS 500-7, provido de derivação roscada nas bitolas de 1/2", 3/4", 1", 1½" ou 2". Vedação através de manta e anel de vedação em elastômero EPDM conforme EN 681-1. Banda de fixação, parafusos, espaçadores e demais componentes metálicos confeccionados em aço inoxidável AISI 304 (EN 10088-1). Porcas em aço inoxidável AISI 304 com revestimento em PTFE. Revestimento interno e externo em epóxi pó aplicado eletrostaticamente, cor azul RAL 5005, conforme EN 14901. Indicado para redes de água potável, água bruta e líquidos neutros, com temperatura máxima de operação de até 50°C. Classe de pressão PN10/PN16. Sistema de fixação por cinta em aço inoxidável, adequado para execução de derivações em carga ou fora de carga, compatível com tubulações de Ferro Fundido Dúctil, Aço, PVC e PEAD.

Campo de aplicação

Redes de distribuição de água potável, água bruta e líquidos neutros, para execução de derivações rosqueadas em tubulações de ferro fundido dúctil, aço, PVC e PEAD, em sistemas de abastecimento, adutoras, ramais de serviço, ampliações e manutenção de redes pressurizadas PN10 e PN16, temperatura de operação até 50°C. Principais Características • Os colares de tomada rosqueados apresentam alta compatibilidade de aplicação. • Podem ser utilizados para execução de derivações em tubulações de ferro fundido dúctil, aço, PEAD PVC e outros tipos de tubulações. • O sistema de conexão é simples e de fácil instalação. • Atendem às necessidades de interfaces de derivação tanto em redes novas quanto em redes existentes. Imagem meramente ilustrativa

Dados do produto

Características principais

• Os colares de tomada rosqueados apresentam alta compatibilidade de aplicação
• Podem ser utilizados para execução de derivações em tubulações de ferro fundido dúctil, aço, PEAD PVC e outros tipos de tubulações
• O sistema de conexão é simples e de fácil instalação
• Atendem às necessidades de interfaces de derivação tanto em redes novas quanto em redes existentes. Imagem meramente ilustrativa Data:23/09/2026 Colar de tomada DN 50 a 300 2 Benefícios na aplicação
• Instalação rápida e sem solda: permite derivar ou conectar ramais à tubulação principal de forma simples, reduzindo tempo de obra e custos de instalação
• Vedação confiável e uniforme: o sistema de aperto distribui a carga sobre a superfície do tubo, minimizando riscos de vazamentos e aumentando a confiabilidade da conexão
• Compatibilidade com diferentes materiais de tubulação: pode ser aplicado em redes de PEAD, PVC, ferro fundido e outros materiais, proporcionando maior flexibilidade para projetos e manutenções
• Redução de interrupções na rede: possibilita a execução de derivações e ampliações de rede com menor impacto operacional, reduzindo a necessidade de substituição de trechos de tubulação

Dimensões, massas e pressões

Como especificar no projeto

• DN e material dos tubos a unir
• Faixa de diâmetro externo, no caso de peças de larga tolerância
• PN da linha e necessidade de travamento axial
• Posição de instalação (casa de bombas, caixa de válvulas, reparo em vala)

Ficha técnica

Baixar a ficha técnica FTSG 0447 (PDF)

Perguntas frequentes

Quando usar junta de desmontagem em vez de carretel?

A junta de desmontagem tem curso de ajuste e permite retirar válvulas sem cortar a linha. O carretel tem comprimento fixo e é usado para fechar vãos já medidos.

Como reparar um trecho de rede de material desconhecido?

As peças de larga tolerância, como Ultralink e Ultraquick, aceitam uma faixa de diâmetros externos e materiais diferentes. Basta medir o diâmetro externo do tubo existente.
