Redução Excêntrica com Flanges em Ferro Fundido Dúctil PAM Linha Água NBR 7675 DN 80 a 400

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

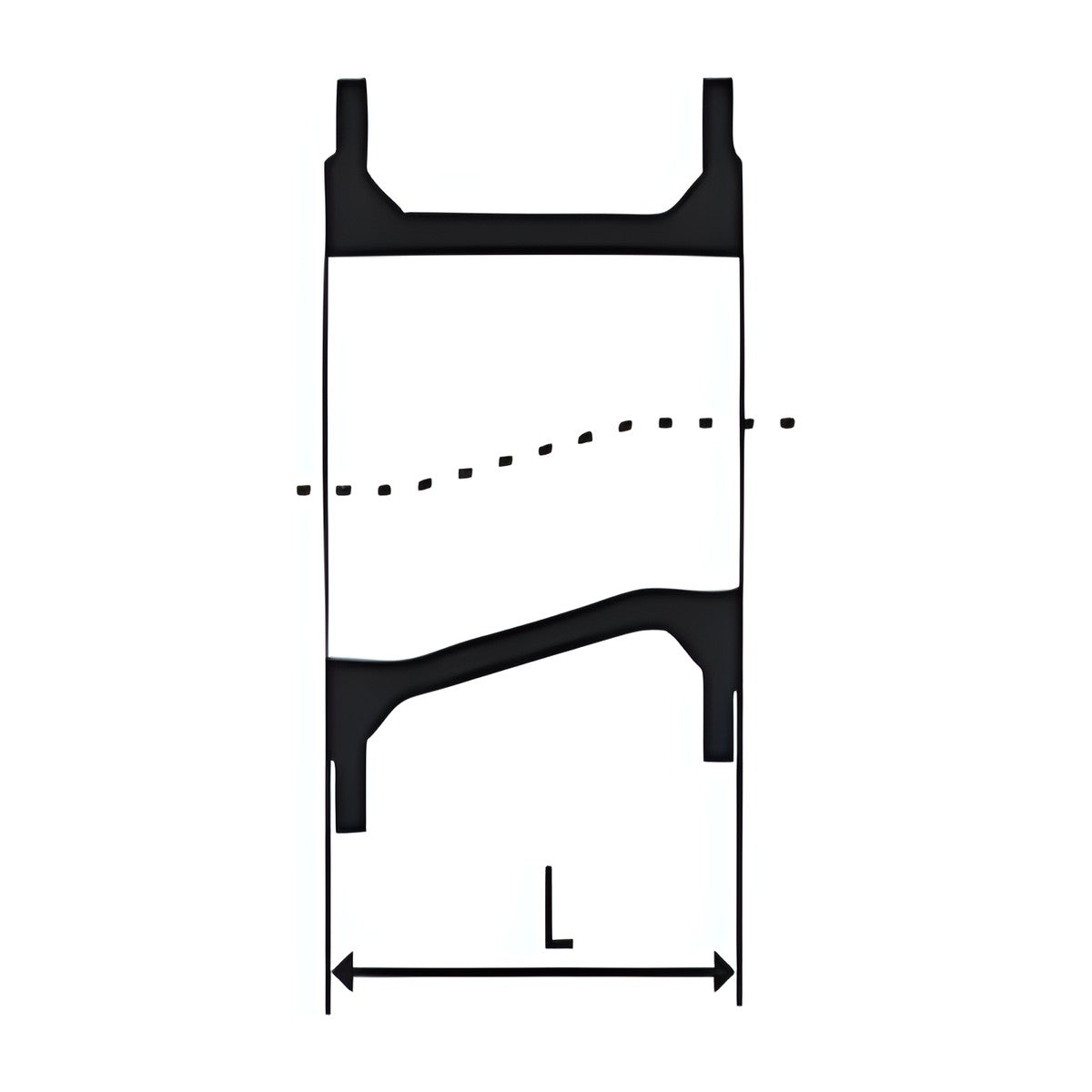

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Redução Excêntrica com Flanges em ferro fundido dúctil da linha PAM Saint-Gobain. A redução faz a transição entre dois diâmetros nominais na mesma linha. A concêntrica mantém o eixo; a excêntrica mantém a geratriz, o que evita bolsão de ar na sucção de bombas. Pertence à Linha Água PAM, projetada para adução de água bruta ou tratada e para redes de distribuição, com fabricação conforme ABNT NBR 7675 e ISO 2531.

Especificação técnica

Redução excêntrica com flanges, fabricada em ferro fundido dúctil conforme norma ABNT NBR 7675, nos PNs 10, 16 e 25 e DNs 80 a 400. Revestimento(1) interno e externo com pintura betuminosa 70 µm de espessura, conforme norma ABNT NBR 7675. Inspeção e recebimento conforme norma ABNT NBR 7675:2005 anexo D - controle e processo de fabricação. (1) Revestimento especial sob consulta. Principais Características • Revestimento interno e externo com pintura betuminosa; • Disponível nos PNs 10, 16 e 25.

Campo de aplicação

Redução excêntrica com flanges, para transporte de água bruta ou potável, conforme ABNT NBR 7675. Redução com flanges fixos - Excêntrica DN 80 a 400

Dados do produto

Características principais

• Revestimento interno e externo com pintura betuminosa
• Disponível nos PNs 10, 16 e 25. Campo de Aplicação Redução excêntrica com flanges, para transporte de água bruta ou potável, conforme ABNT NBR 7675. Redução com flanges fixos
• Excêntrica DN 80 a 400 Imagem meramente ilustrativa Dimensões, massas e pressões(1) (1) Dimensões e massas sujeitos a variações

Dimensões, massas e pressões

Como especificar no projeto

• DN e PN da furação (PN10, PN16 ou PN25)
• Configuração da peça e ângulo
• Linha de aplicação e revestimento
• Kit de parafusos, porcas e arruelas de vedação para cada junta

Ficha técnica

Baixar a ficha técnica FTSG 0196 (PDF)

Perguntas frequentes

A furação dos flanges é compatível com válvulas de outros fabricantes?

A furação segue a ABNT NBR 7675 e a ISO 7005-2 por classe de pressão. Equipamentos com furação no mesmo padrão PN montam sem adaptação.

Preciso de arruela de vedação em toda junta flangeada?

Sim. Cada par de flanges leva uma arruela de vedação e o jogo de parafusos e porcas do DN e PN correspondentes, disponíveis no kit de acessórios para flanges.

Veja também

• Conexões com Flanges
• Ferro Fundido Dúctil Linha Água: Adutoras e Distribuição
• Conexões em ferro fundido dúctil
• Dimensões de flange PN10, PN16 e PN25
• Junta JGS, JTI ou JTE: qual usar na adutora de ferro dúctil
• Guia de saneamento em ferro fundido dúctil

Para cotar, envie DN, quantidade, linha de aplicação e cidade de entrega pela página de contato. Atendemos concessionárias, prefeituras, construtoras e indústrias em todo o Brasil.
