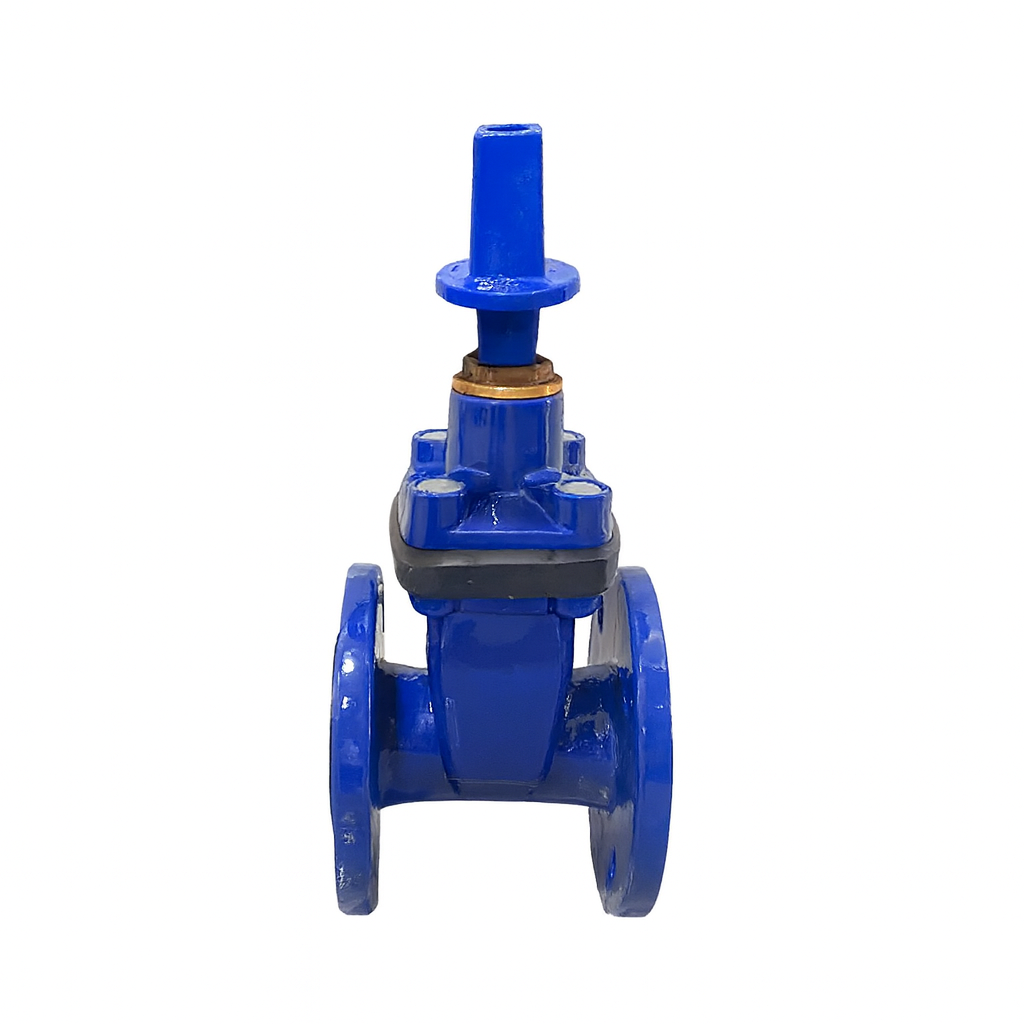

Descrição do Produto

A Válvula Gaveta Flangeada GTW com Cabeçote PN10/16 DN100 foi desenvolvida para aplicações em sistemas de abastecimento de água, redes de esgoto e processos industriais. Com design robusto e tecnologia de fabricação avançada, garante vedação confiável, alta durabilidade e operação prática.

Modo de Operação da Válvula de Gaveta

A válvula de gaveta é classificada como um dispositivo de bloqueio de fluxo, sendo projetada para operar de forma simples e direta.

Seu funcionamento segue o princípio on/off, com apenas duas posições possíveis: aberta ou fechada. Isso é possível graças ao deslocamento do disco portão (ou cunha) no interior da válvula.

Por possuir apenas essas duas funções, não é indicada para o controle parcial de vazão. Caso seja utilizada dessa forma, a pressão do fluido sobre o disco pode gerar vibrações e comprometer a integridade do equipamento.

Outro ponto importante é que o acionamento gradual da válvula de gaveta reduz significativamente o risco do chamado “golpe de aríete” (martelo hidráulico). Durante a abertura, a cunha se desloca para dentro do corpo da válvula, garantindo segurança ao sistema e maior vida útil do componente.

Especificação Técnica

Modelo: Válvula de Gaveta com cunha revestida em borracha DN 50 a DN 30

Normas de fabricação: Construída segundo ISO 7259, ensaiada conforme EN 1074-2 e NBR 14968

Corpo e tampa: Ferro Fundido Dúctil EN 1563 GJS 500-7

Revestimento: Interno e externo em epóxi em pó aplicado por deposição eletrostática, espessura mínima de 250 μm, cor padrão RAL 5005

Cunha: Maciça, totalmente revestida em elastômero EPDM

Vedação: Passagem plena com junta corpo/tampa em EPDM

Haste: Tipo não ascendente, inteiriça, em aço inoxidável AISI 420, sem usinagem para alojamento de anéis de vedação

Porca de manobra: Independente da cunha, removível, em latão com teor máximo de 5% de chumbo

Vedação da haste: Dois anéis o’rings toroidais

Fixação da tampa: Parafusos em aço inoxidável AISI 304

Classe de pressão: Até 1,6 MPa (16 kgf/cm²)

Dimensões: Face a face conforme ISO 5752 série 14

Conexões: Flanges conforme ABNT NBR 7675, PN10 ou PN16

Acionamento: Volante ou cabeçote manual
