Descrição do Produto

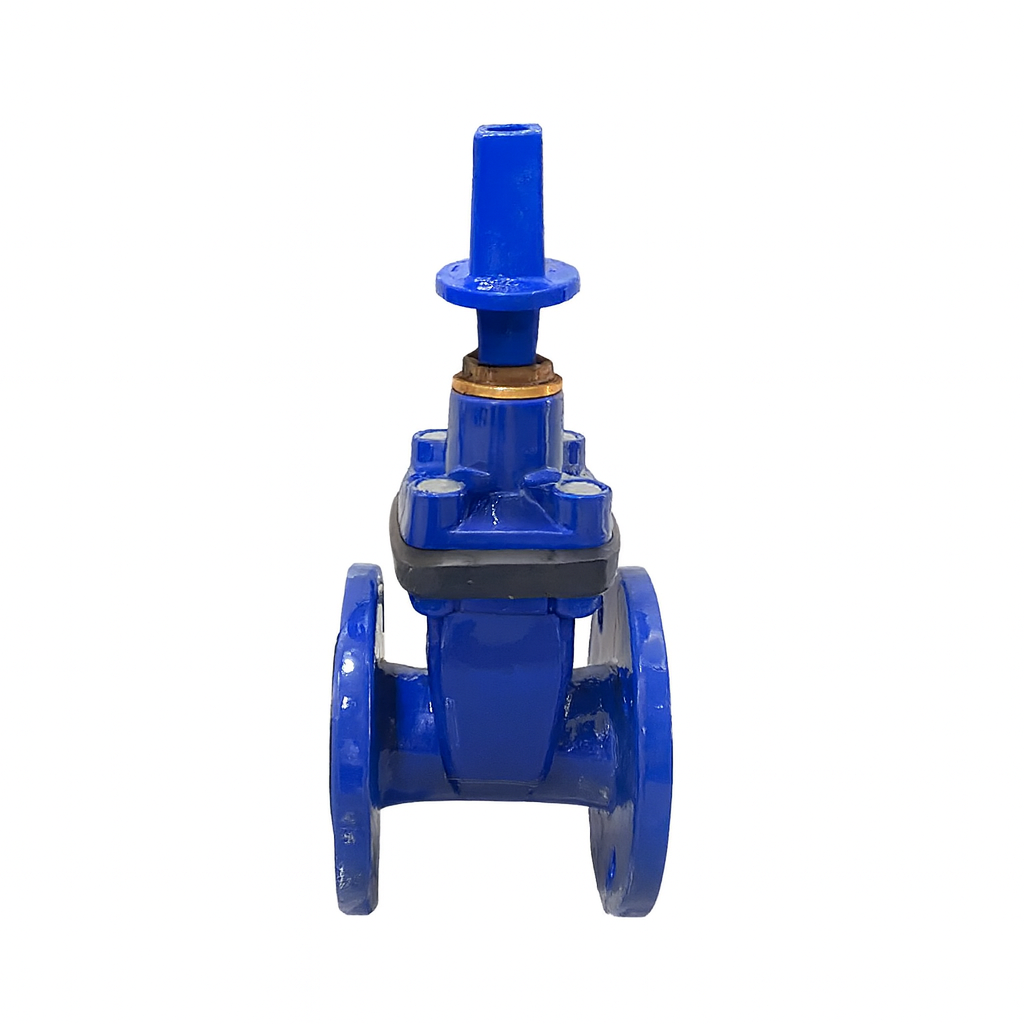

A Válvula Gaveta Flangeada GTW com Cabeçote PN10/16 DN150 é indicada para aplicações em redes de abastecimento de água, sistemas de esgoto e diversos processos industriais. Projetada com materiais de alta qualidade e tecnologia avançada, oferece vedação confiável, resistência mecânica e operação simples, garantindo eficiência e durabilidade ao sistema.

Modo de Operação da Válvula de Gaveta

A válvula de gaveta é classificada como um dispositivo de bloqueio de fluxo, sendo projetada para operar de forma simples e direta.

Seu funcionamento segue o princípio on/off, com apenas duas posições possíveis: aberta ou fechada. Isso é possível graças ao deslocamento do disco portão (ou cunha) no interior da válvula.

Por possuir apenas essas duas funções, não é indicada para o controle parcial de vazão. Caso seja utilizada dessa forma, a pressão do fluido sobre o disco pode gerar vibrações e comprometer a integridade do equipamento.

Outro ponto importante é que o acionamento gradual da válvula de gaveta reduz significativamente o risco do chamado “golpe de aríete” (martelo hidráulico). Durante a abertura, a cunha se desloca para dentro do corpo da válvula, garantindo segurança ao sistema e maior vida útil do componente.

Especificações Técnicas

Modelo: Válvula de Gaveta com cunha revestida em borracha DN 50 a DN 300

Normas de fabricação: ISO 7259 (construtivo), EN 1074-2 e NBR 14968 (ensaios)

Corpo e tampa: Ferro Fundido Dúctil – EN 1563 GJS 500-7

Revestimento: Epóxi em pó eletrostático, interno e externo, espessura mínima de 250 μm, cor padrão RAL 5005

Cunha: Maciça, totalmente revestida em elastômero EPDM

Vedação: Passagem plena, junta corpo/tampa em EPDM

Haste de manobra: Inteiriça, tipo não ascendente, aço inox AISI 420, sem rebaixo para anéis

Porca de manobra: Independente da cunha, removível, em latão com até 5% de chumbo

Vedação da haste: Dois anéis toroidais (o’rings)

Fixação da tampa: Parafusos em aço inoxidável AISI 304

Classe de pressão: Até 1,6 MPa (16 kgf/cm²)

Dimensões (face a face): Conforme ISO 5752 série 14

Conexões (flanges): Conforme ABNT NBR 7675, PN10 ou PN16

Acionamento: Manual, por volante ou cabeçote

Observação: Não recomendado para acionamento elétrico em DN 50 a DN 300 (consultar versões motorizadas).
