Adaptador Ponta e Bolsa Klikso em Ferro Fundido Dúctil PAM Klikso para PVC PBA NBR 15880 DN 80 a 150

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

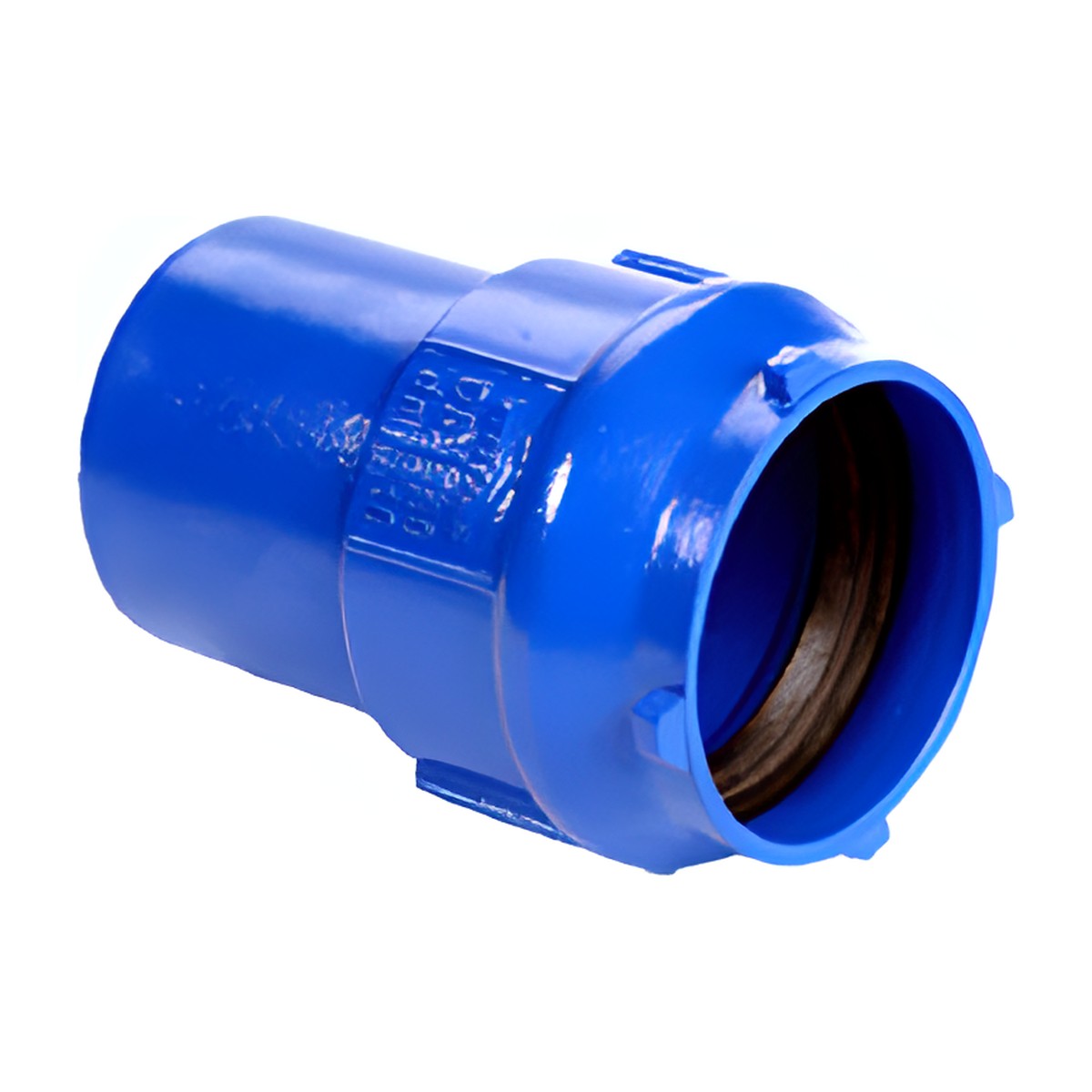

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Adaptador Ponta e Bolsa Klikso em ferro fundido dúctil da linha PAM Saint-Gobain. Peça da família Klikso para transição entre redes de PVC PBA e componentes de ferro fundido dúctil. Pertence à família Klikso, conexões de ferro fundido dúctil com bolsas para tubos de PVC PBA, conforme ABNT NBR 15880, com revestimento epóxi azul.

Especificação técnica

Adaptador com ponta e bolsa, confeccionado em ferro fundido nodular conforme norma NBR 6916 utilizado como peça de transição entre materiais confeccionados em PVC PBA conforme norma NBR 5647 e ferro fundido nodular NBR 7675. Padrão construtivo e realização de testes baseado na norma NBR 15880. Fabricado em FoFo nos DNs 80 à 150 para tubos de PVC PBA nos DNs 50 à 100. Revestimento interno e externo em epóxi pó depositado eletrostaticamente, com espessura mínima 200μm, cor padrão RAL 5005. Junta de vedação com anel labial confeccionado em EPDM segundo a Norma EN 681-1. Deflexão angular máxima permitida 3°30'. Pressão de serviço admissível até 1,6 MPa. Adaptador com Ponta e Bolsa KLIKSO

Campo de aplicação

Conexões de ferro dúctil para tubos e conexões de PVC PBA para água, conforme norma NBR 15880. Principais Características O Adaptador JGS/KLIKSO possui a ponta nas dimensões das redes de ferro fundido, podendo ser utilizado tanto em bolsas JGS ou JE de tubos e conexões. Possui também, a bolsa tipo KLIKSO, que agrega as vantagens já conhecidas no mercado das conexões de ferro para PVC: • Montagem fácil e rápida; • Bolsa KLIKSO compatível com tubos e conexões PVC PBA, conforme norma NBR 5647; • Anel de vedação em EPDM com perfil labial pré-montado na peça, garantindo total estanqueidade; • Revestimento com epóxi em pó aplicado eletrostaticamente, conforme norma NBR 15880; • Pressão de Serviço Admissível de 1,6 MPa. Imagem meramente ilustrativa 2 Dimensões e Massas(∗) Adaptador com Ponta e Bolsa KLIKSO DN (FoFo) dn (PVC PBA) B L U E Massa mm mm mm mm Kg 80 50 91 195 98 93 2,7 75 122 188 98 93 2,9 100 50 91 205 118 95 3,2 75 122 202 118 95 3,6 100 146 203 118 95 3,6 150 50 91 226 170 101 5,0 75 122 222 170 101 5,1 100 148 228 170 101 5,1 Exemplos de montagem (*) Dimensões e massa sujeitos a variações Imagem meramente ilustrativa

Dados do produto

Características principais

• Montagem fácil e rápida
• Bolsa KLIKSO compatível com tubos e conexões PVC PBA, conforme norma NBR 5647
• Anel de vedação em EPDM com perfil labial pré-montado na peça, garantindo total estanqueidade
• Revestimento com epóxi em pó aplicado eletrostaticamente, conforme norma NBR 15880

Dimensões, massas e pressões

Como especificar no projeto

• Diâmetro externo do PVC PBA (DE 60, 85 ou 110)
• Tipo de peça e ângulo
• Classe de pressão da rede
• Anéis de vedação compatíveis com PVC

Ficha técnica

Baixar a ficha técnica FTSG 0021 (PDF)

Perguntas frequentes

Por que usar conexão de ferro dúctil em rede de PVC PBA?

A conexão de ferro dúctil suporta melhor o empuxo e os esforços de instalação nos pontos críticos da rede, como curvas, tês e reduções, mantendo a bolsa dimensionada para o PVC conforme ABNT NBR 15880.

A conexão Klikso serve para tubo DEFoFo?

Não. Klikso é dimensionada para o diâmetro externo do PVC PBA. Tubos DEFoFo têm diâmetro externo igual ao do ferro dúctil e usam as conexões da linha de ferro.
