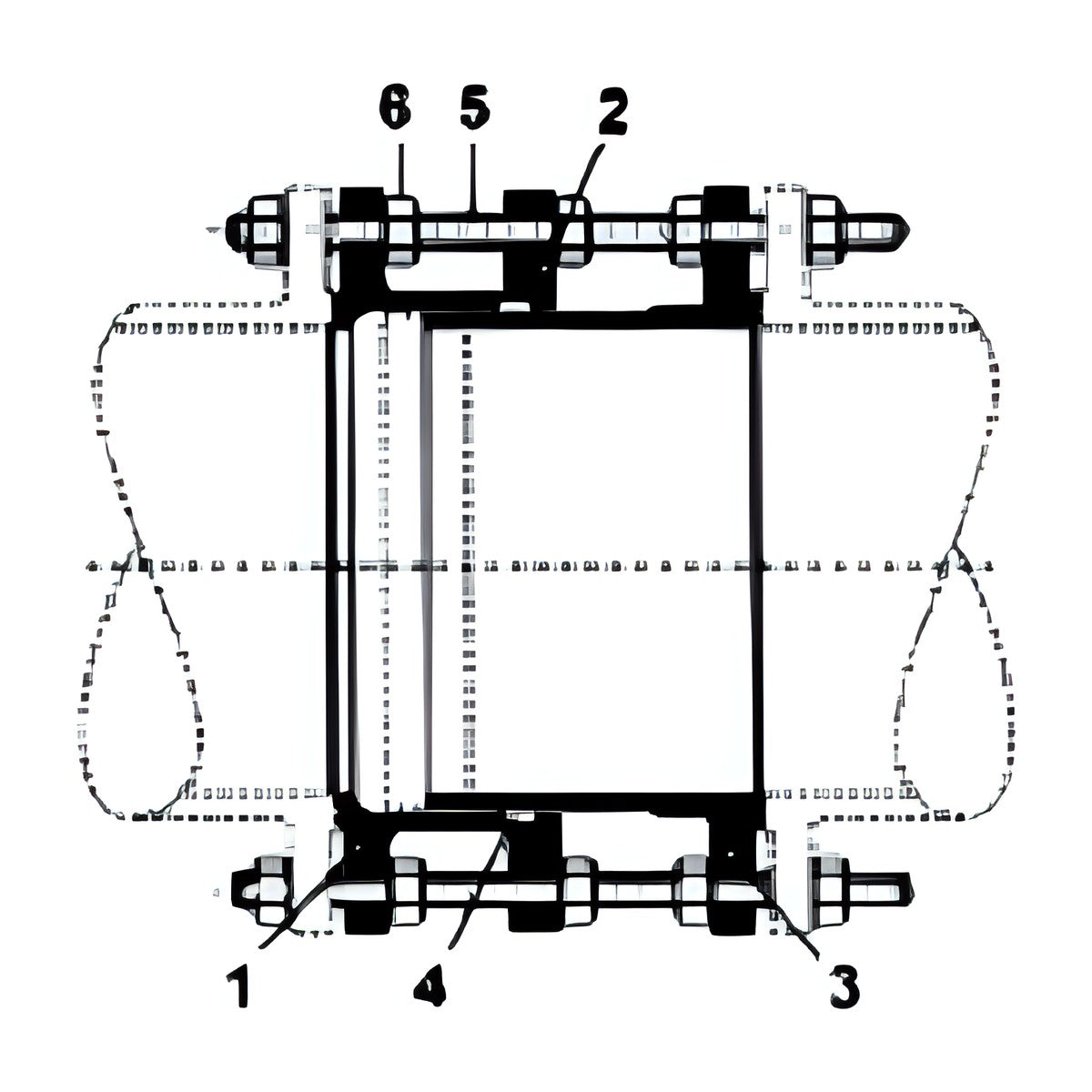

Junta de Desmontagem Travada Axialmente JDTA Grandes Diâmetros em Ferro Fundido Dúctil PAM DN 300 a 1500

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Junta de Desmontagem Travada Axialmente JDTA Grandes Diâmetros em ferro fundido dúctil da linha PAM Saint-Gobain. A junta de desmontagem travada axialmente (JDTA) fica junto de válvulas e equipamentos flangeados: ao soltar os tirantes ela se retrai e libera a peça para manutenção; travada, transmite o esforço axial da linha.

Especificação técnica

Junta de Desmontagem Travada Axialmente, corpo, pistão e contra flange confeccionados em ferro fundido nodular NBR 6916 CL 42012, nos DNs 300 a 1500 para PNs 10, 16 e 25. Pintura em epóxi líquido (bi-componente) de alta espessura. Anel de vedação em Buna-N. Parafusos, porcas e arruelas em aço carbono como padrão ou conforme solicitação do projeto. Extremidades flangeadas conforme NBR 7675 (ISO 2531/EN 545), o produto pode ser fornecido com flanges ANSI B16.5 sob encomenda. Tirantes galvanizados por zincagem eletrolítica (padrão), com revestimento por galvanização à fogo opcional conforme solicitação do cliente.

Campo de aplicação

Utilizada em canalizações flangeadas, deve ser instalada próxima a registros, válvulas e aparelhos. Podem ser instaladas em sistemas de transporte de água bruta ou tratada, bem como em sistemas condutores de esgotos. Na aplicação industrial, é essencial que o fluido não contenha partículas de resíduos metálicos ou abrasivos, para melhor performance e durabilidade da vedação. Consulte nossos especialistas para aplicações em fluídos industriais. Principais Características • Construção em Ferro Fundido Dúctil oferecendo alta resistência em relação ao peso; • Excelente resistência à corrosão devido ao revestimento em epóxi de alta qualidade; • Borracha de vedação em Buna-N; • Tirantes com revestimento por zincagem eletrolítica (revestimento por galvanização à fogo sob demanda); • A guarnição das Juntas de Desmontagem poderão ser adquiridas direto na fábrica, de forma linear para substituição. Junta de Desmontagem Travada Axialmente DN 300 a 1500

Dados do produto

Características principais

• Construção em Ferro Fundido Dúctil oferecendo alta resistência em relação ao peso
• Excelente resistência à corrosão devido ao revestimento em epóxi de alta qualidade
• Borracha de vedação em Buna-N
• Tirantes com revestimento por zincagem eletrolítica (revestimento por galvanização à fogo sob demanda)
• Ganho de produtividade na manutenção de equipamentos
• Borracha de vedação assegura 100% de estanqueidade
• Facilita a montagem e a manutenção de tubos, válvulas e outros elementos dando flexibilidade às linhas em seu sentido longitudinal
• Ajuste e alinhamento dos elementos flangeados da tubulação

Dimensões, massas e pressões

Como especificar no projeto

• DN e material dos tubos a unir
• Faixa de diâmetro externo, no caso de peças de larga tolerância
• PN da linha e necessidade de travamento axial
• Posição de instalação (casa de bombas, caixa de válvulas, reparo em vala)

Ficha técnica

Baixar a ficha técnica FTSG 0041 (PDF)

Perguntas frequentes

Quando usar junta de desmontagem em vez de carretel?

A junta de desmontagem tem curso de ajuste e permite retirar válvulas sem cortar a linha. O carretel tem comprimento fixo e é usado para fechar vãos já medidos.

Como reparar um trecho de rede de material desconhecido?

As peças de larga tolerância, como Ultralink e Ultraquick, aceitam uma faixa de diâmetros externos e materiais diferentes. Basta medir o diâmetro externo do tubo existente.

Veja também

• Juntas, Luvas e Peças de Montagem
• Conexões em ferro fundido dúctil
• Dimensões de flange PN10, PN16 e PN25
• Junta JGS, JTI ou JTE: qual usar na adutora de ferro dúctil
• Guia de saneamento em ferro fundido dúctil

Para cotar, envie DN, quantidade, linha de aplicação e cidade de entrega pela página de contato. Atendemos concessionárias, prefeituras, construtoras e indústrias em todo o Brasil.
