Kit para Junta Travada Externa JTE PAM DN 300 a 1200

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

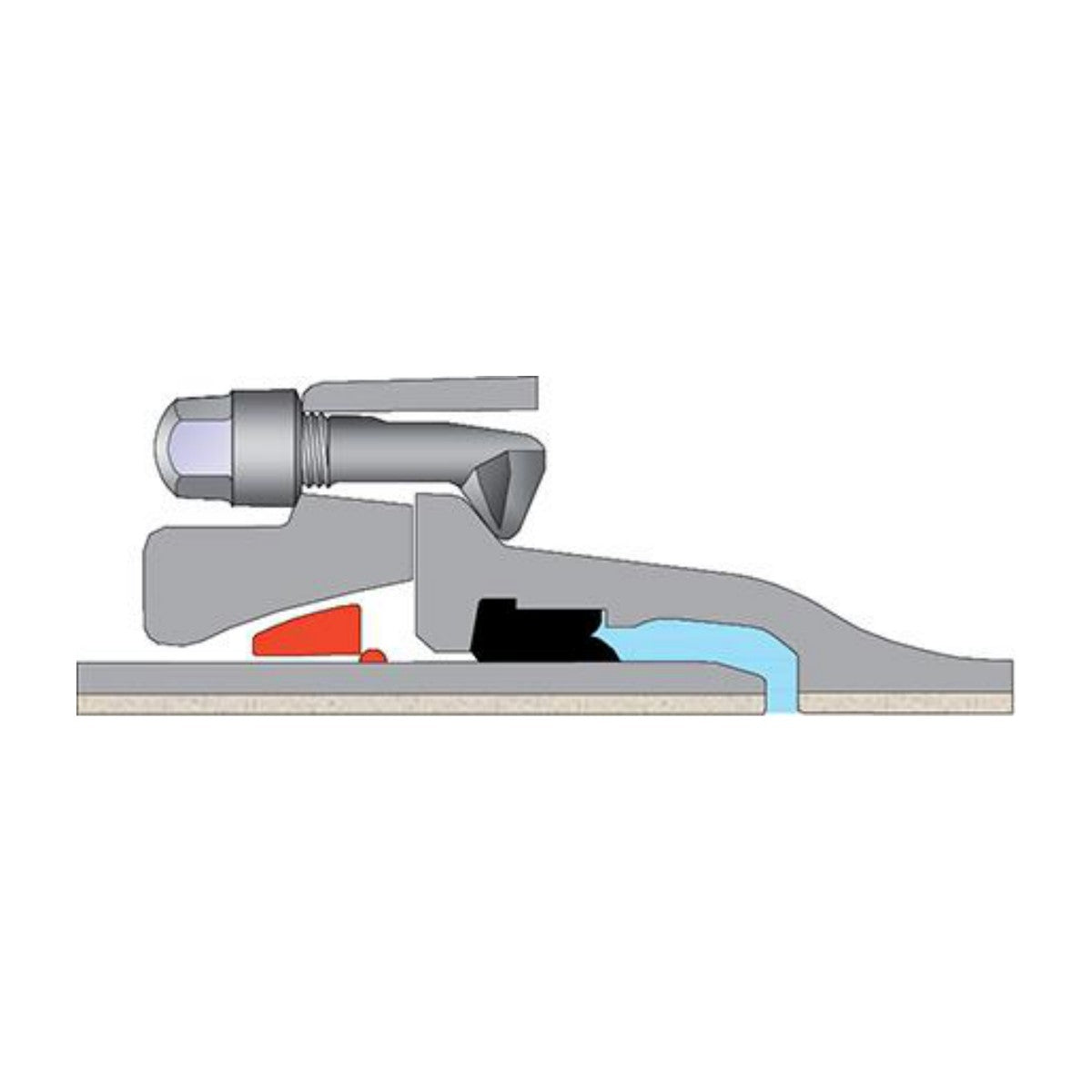

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Kit para Junta Travada Externa JTE em ferro fundido dúctil da linha PAM Saint-Gobain. Acessório de montagem para juntas de tubos e conexões de ferro fundido dúctil, necessário para garantir a estanqueidade e o desempenho previsto em norma.

Especificação técnica

Kit para junta travada externa JTE fabricado em ferro dúctil, conforme ANBT NBR 7675, aplicável em tubos classes K7 e K9 nos DNs 300 ao 1200. Este conjunto de acessórios possibilita a transferência dos esforços axiais de um elemento de canalização para o tubo, sem permitir a desmontagem do conjunto quando pressurizado, conforme o anexo B da norma ABNT NBR 7675:2005, tornando desnecessária a confecção do bloco de ancoragem. O kit é composto por: Contra flange especial em ferro dúctil; Anel de travamento monobloco em ferro dúctil; Parafusos e porcas em ferro dúctil. Notas: 1. Compatível somente com tubos que possuam colarete; 2. O uso do KIT está condicionado a existência do cordão de solda aplicado na ponta do tubo. Junta automática JTE DN 300 a 1200

Campo de aplicação

Junta automática JTE para tubos e conexões em ferro dúctil. Principais Características • Tubulação autoancorada (dispensa a construção de bloco de ancoragem); • Possibilidade de deslocamento axial (absorvendo dilatações de pequena amplitude); • Deflexão angular assegurada em função do diâmetro.

Dados do produto

Características principais

• Tubulação autoancorada (dispensa a construção de bloco de ancoragem)
• Possibilidade de deslocamento axial (absorvendo dilatações de pequena amplitude)

Dimensões, massas e pressões

Como especificar no projeto

• DN e tipo de junta
• Material do anel conforme o fluido
• Quantidade por junta
• Lubrificante compatível

Ficha técnica

Baixar a ficha técnica FTSG 0084 (PDF)

Perguntas frequentes

Posso usar qualquer lubrificante na montagem da junta?

Não. Use pasta lubrificante própria para anéis de elastômero em contato com água potável. Óleo e graxa mineral atacam a borracha.

Anel JGS e anel JTI são iguais?

Não. O anel JTI tem insertos metálicos que travam a ponta do tubo na bolsa. O anel JGS é de vedação elástica simples.
