Luva de Correr com Bolsa DI Usinado em Ferro Fundido Dúctil PAM Linha Água NBR 7675 DN 50 a 500

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

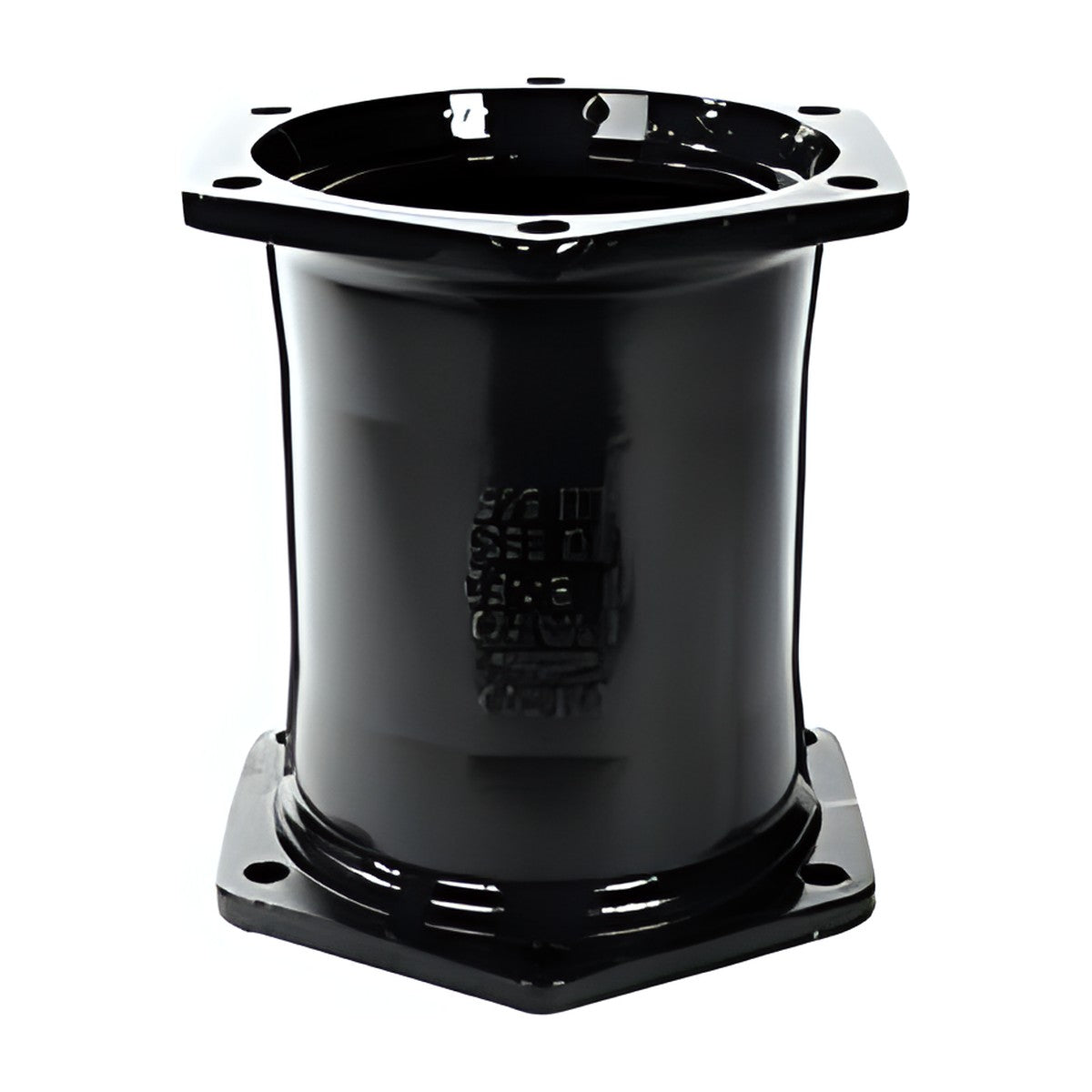

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Luva de Correr com Bolsa DI Usinado em ferro fundido dúctil da linha PAM Saint-Gobain. A luva de correr desliza sobre a ponta do tubo e é a peça usada para fechar trechos e fazer reparos sem deslocar a canalização existente. Pertence à Linha Água PAM, projetada para adução de água bruta ou tratada e para redes de distribuição, com fabricação conforme ABNT NBR 7675 e ISO 2531.

Especificação técnica

Luva de correr com bolsa junta mecânica e contra flanges fabricados em ferro fundido dúctil DN 50 a 500, conforme norma ABNT NBR 7675, com bolsas junta elástica, Tipo junta mecânica conforme norma ABNT NBR 7677, anel de borracha para juntas elástica e mecânica para tubos e conexões de ferro fundido dúctil - Tipos JE, JM e JE2GS. Revestida(1) interna e externamente com pintura betuminosa anticorrosiva com espessura mínima de 70 micras. (1) Revestimento especial sob consulta. Nota: Os parafusos e anéis de borracha são fornecidos em uma embalagem separada e o contra fllange e a luva de correr são fornecidos juntos, presos por uma presilha romevível.

Campo de aplicação

Luva de Correr com Bolsa Junta Mecânica para transporte de água bruta ou potável. Imagem meramente ilustrativa

Dados do produto

Características principais

• Geralmente utilizada na em manutenções corretivas e/ou uniões de trechos de tubulações
• Estanqueidade assegurada pela compressão dos anéis de borracha, através dos apertos dos parafusos e dos contra-flanges da junta mecânica
• Suas características construtivas, como o diâmetro interno "DI" maior que o DE do tubo, permite uma maior facilidade no manuseio e agilidade na montagem, pois a ponta do tubo pode deslizar através do corpo da Luva dispensando um corte maior para inseri-la
• Diâmetro Interno DI usinado especial, conforme determinação do solicitante
• Revestimento interno e externo com pintura betuminosa

Dimensões, massas e pressões

Como especificar no projeto

• DN e material dos tubos a unir
• Faixa de diâmetro externo, no caso de peças de larga tolerância
• PN da linha e necessidade de travamento axial
• Posição de instalação (casa de bombas, caixa de válvulas, reparo em vala)

Ficha técnica

Baixar a ficha técnica FTSG 0283 (PDF)

Perguntas frequentes

Quando usar junta de desmontagem em vez de carretel?

A junta de desmontagem tem curso de ajuste e permite retirar válvulas sem cortar a linha. O carretel tem comprimento fixo e é usado para fechar vãos já medidos.

Como reparar um trecho de rede de material desconhecido?

As peças de larga tolerância, como Ultralink e Ultraquick, aceitam uma faixa de diâmetros externos e materiais diferentes. Basta medir o diâmetro externo do tubo existente.
