Tampão Estanque 800 D400 Redondo em Ferro Fundido Dúctil PAM

Preço sob consulta. Linha técnica PAM Saint-Gobain para saneamento e infraestrutura. Envie DN, quantidade e local de entrega pela página de contato e receba a proposta com prazo e frete.

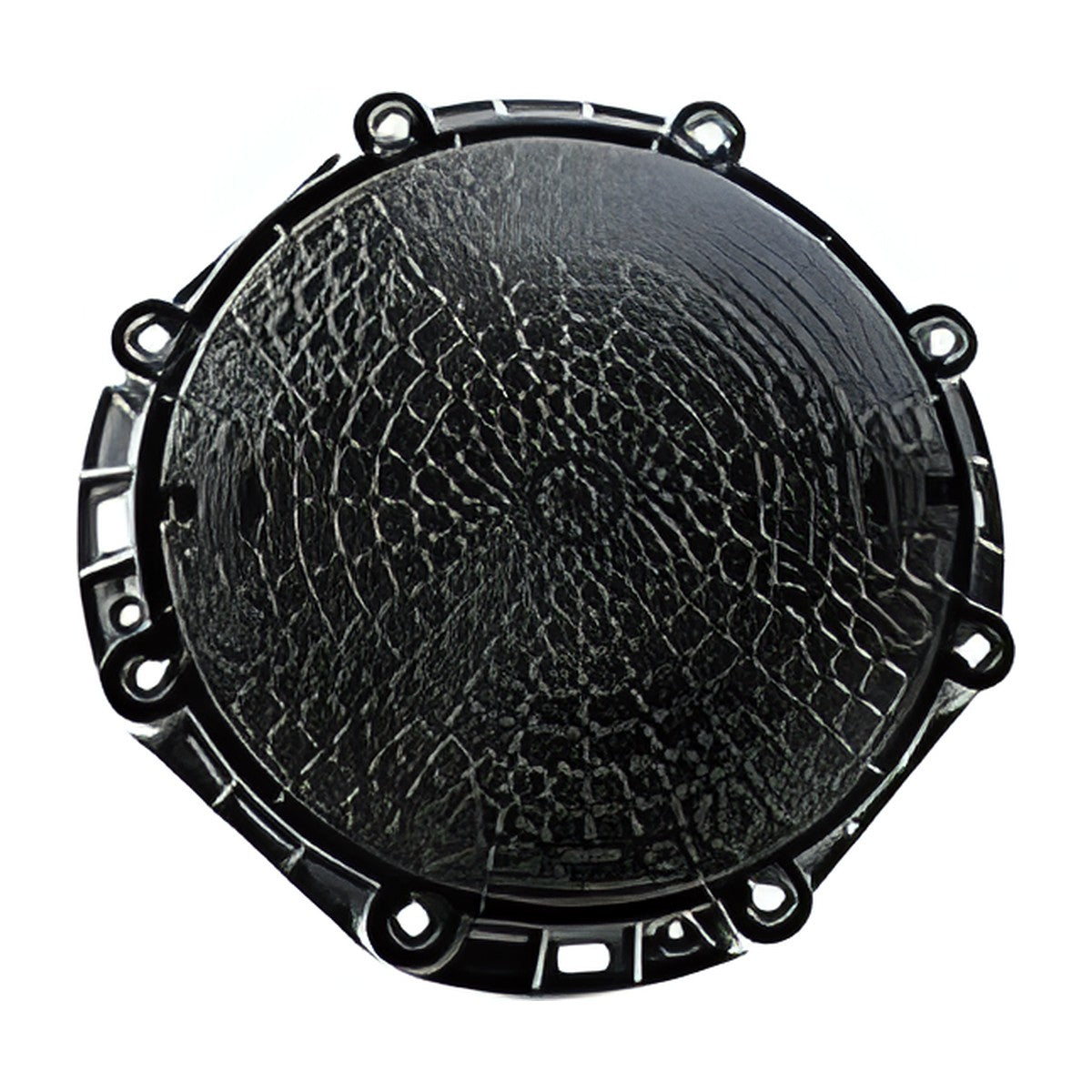

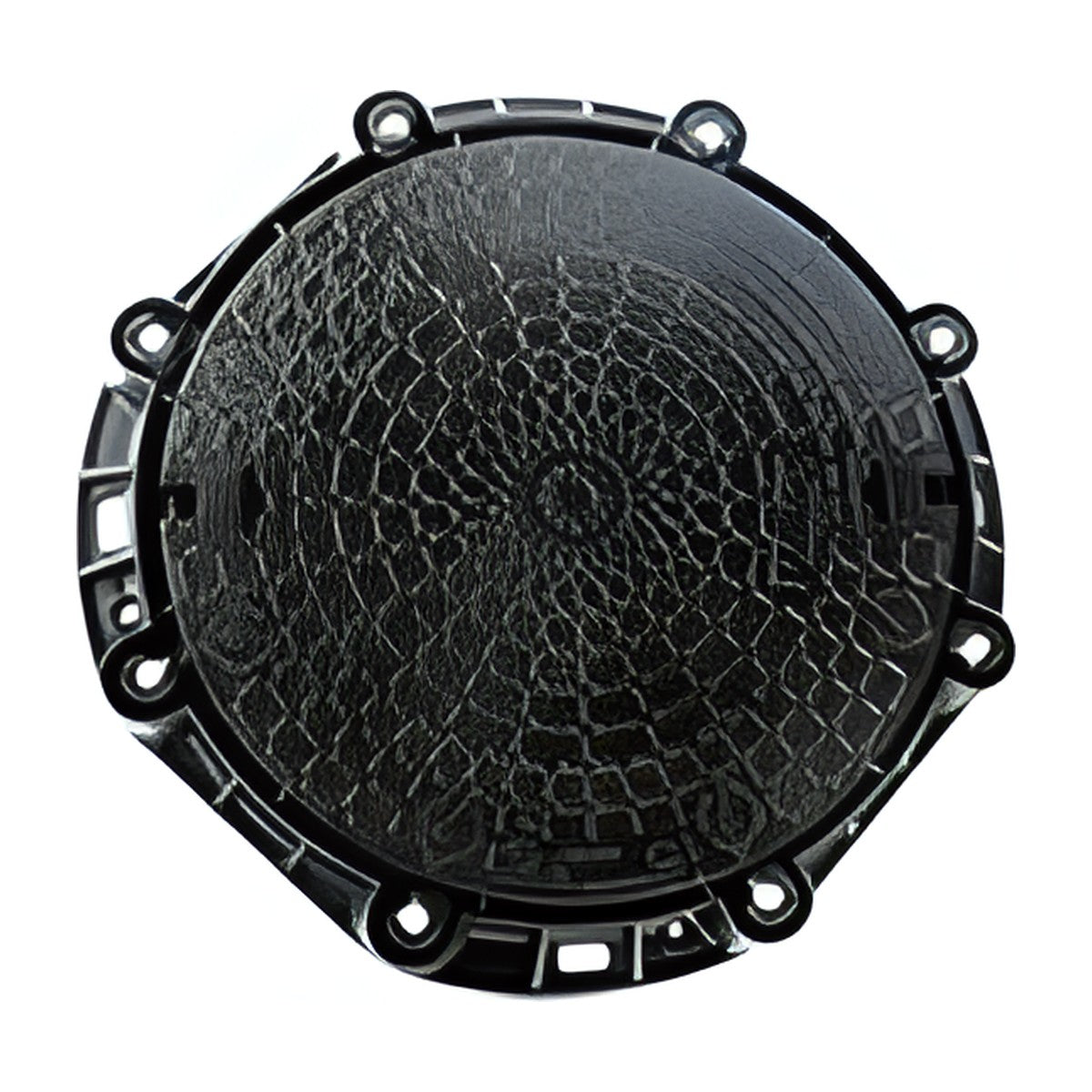

Imagem ilustrativa. Cor e acabamento seguem o revestimento da linha. Confira dimensões na ficha técnica.

Tampão Estanque 800 D400 Redondo em ferro fundido dúctil da linha PAM Saint-Gobain. Tampão de ferro fundido dúctil para poço de visita e caixas de inspeção, com classe de carga conforme ABNT NBR 10160 e EN 124 definida pelo local de instalação.

Especificação técnica

Tampão circular fabricado conforme norma ABNT NBR 10160, classe D400, composto de tampa e telar confeccionados em ferro fundido dúctil, conforme norma ABNT NBR 6916 CL 42012 / CL 50007, anel antirruído em polietileno e anel de estanqueidade em elastômero. Revestimento interno e externo em pintura betuminosa e carga de controle de 400kN. Abertura livre de 800 mm. Travamento da tampa ao telar realizado por conjunto de peças composto por oito travas em ferro fundido dúctil, oito parafusos em aço inoxidável M16 x 1,5 mm, oito arruelas em aço inoxidável M16 e oito clips metálicos, garantindo a estanqueidade para água até 1 bar de pressão interna/externa, equivalente a 1,02 Kgf/cm² (quilogramas força por centímetro quadrado). Possui duas caixas de manobra lateral estanques, anel de apoio em polietileno e anel de estanqueidade inteiriço em elastômero.

Campo de aplicação

Tampão ESTANQUE Classe D400 grupo 4, recomendado para uso em vias de tráfego intenso com a passagem de veículos leves e pesados, acostamentos e estacionamentos para todos os tipos de veículos, conforme NBR 10160. Inspeção ocasional. Imagem meramente ilustrativa Dimensões e massas(1) (1) Dimensões e massas sujeitos a variações. Tampa Total A L C O H E F 66,5 129,5 1060 985 880 800 100 94 49 5 pçs Embalagem Massa (kg) Dimensões (mm)

Dados do produto

Aplicações

• Acostamentos
• Docas e pátios
• Estacionamentos
• Tráfego intenso
• Passeios e calçadas
• Vias públicas

Características principais

• Certificado pela Bureau Veritas Certification
• Possibilidade de personalização (sob consulta)
• Caixas de manobras 100% estanques
• Estanqueidade para água até 1 bar de pressão, interna e externa
• Oito clips metálicos que evitam o afrouxamento dos parafusos sobre o tráfego

Dimensões, massas e pressões

Como especificar no projeto

• Classe de carga conforme o local (B125 calçada, C250 sarjeta, D400 via, E600 porto, F900 aeroporto)
• Diâmetro da abertura livre
• Articulação, travamento e trava antirroubo
• Estanqueidade, quando o poço exige

Ficha técnica

Baixar a ficha técnica FTSG 0003 (PDF)

Perguntas frequentes

Como escolher a classe do tampão?

Pela ABNT NBR 10160 e EN 124: B125 para calçadas, C250 para sarjetas e estacionamentos, D400 para vias com tráfego de veículos pesados, E600 para portos e docas e F900 para pistas de aeroporto. Use o nosso seletor de classe de tampão.

Por que usar tampão de ferro dúctil?

O ferro dúctil combina resistência e tenacidade, suporta impacto do tráfego sem quebrar e mantém o assentamento estável, com menos ruído e menos manutenção.
